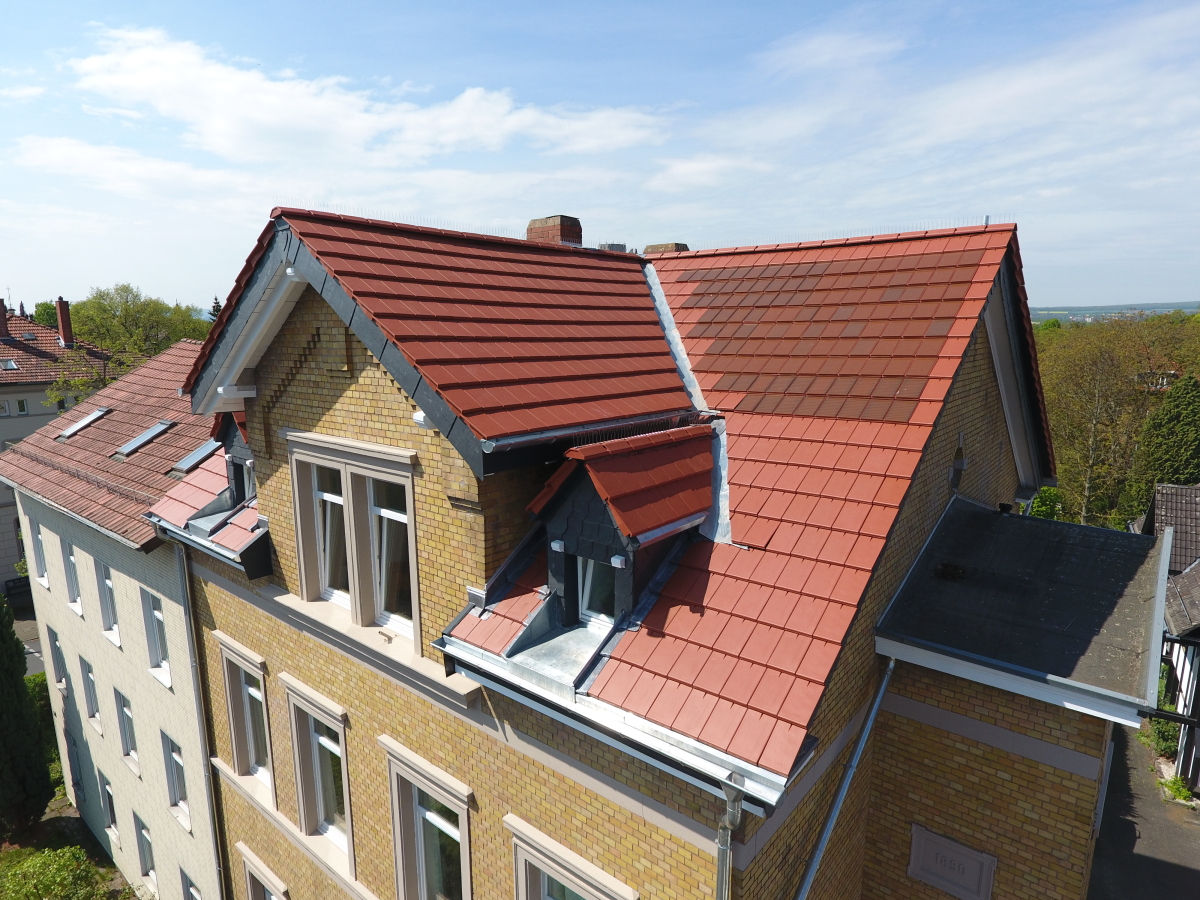

Solarziegel auf dem Steildach

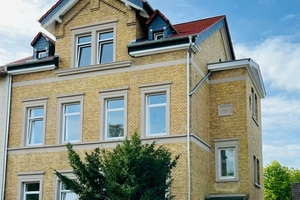

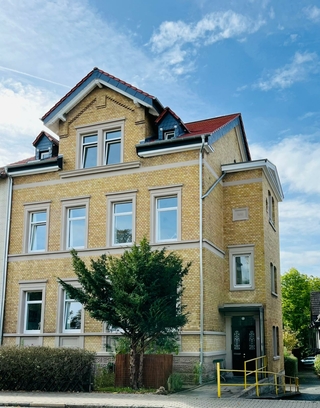

Das Wohnhaus von Christian Retkowski steht im Göttinger Ostviertel und wurde schrittweise saniert
Foto: Christian Retkowski

Christian Retkowski ist Inhaber und Bewohner eines dreigeschossigen Wohnhauses im Göttinger Ostviertel. Das Wohnhaus, errichtet im Jahre 1890, wurde in den vergangenen Jahren schrittweise saniert. Zuerst ließ der Hausbesitzer 2017 die Fenster erneuern, 2021 folgte die Heizungsanlage: Neben einem neuen Gasbrennwertkessel wurde eine Luft-Wärme-Pumpe installiert, die für die Warmwassererzeugung genutzt wird. Als nächstes sollte das Dach saniert werden. „Mit der Zeit waren diverse Schäden am Dach aufgetreten und zum Teil war es undicht. Daher sollte es energetisch saniert und neu eingedeckt werden“, erklärt Christian Retkowski.

Im Zuge der Sanierung sollte auch eine Photovoltaikanlage auf dem Dach installiert werden. Dieser Wunsch war jedoch nicht so einfach zu erfüllen, weil das Wohnhaus im Geltungsbereich einer Erhaltungssatzung liegt, die das Ortsbild im Göttinger Ostviertel schützen soll. Das Ostviertel gilt als das älteste Wohnviertel außerhalb der mittelalterlichen Stadtbefestigung von Göttingen. Daher wurde die Montage einer aufgeständerten Photovoltaikanlage auf dem Wohnhausdach von Christian Retkowski vonseiten der Stadt nicht erlaubt.

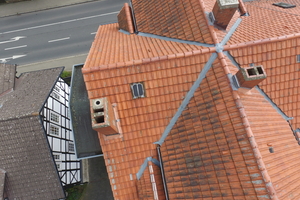

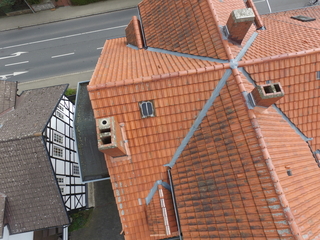

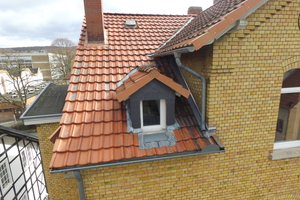

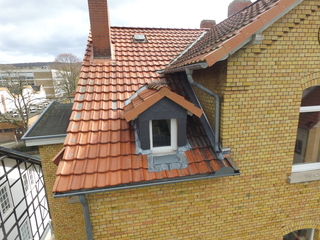

Vor der Sanierung war das Dach des Wohnhauses von Christian Retkowski, das aus mehreren Teildachflächen besteht, mit roten Tondachziegeln eingedeckt
Foto: Stolberg Bedachungen

Der Hauseigentümer gab sich damit jedoch nicht zufrieden. Eine lokale Tageszeitung berichtete über den Wohnhausbesitzer und seinen Wunsch, das eigene Dach zur Solarstromerzeugung zu nutzen. Dadurch wurde Hans-Jürgen Kahle, Geschäftsführer der Firma Stolberg Bedachungen, auf das Projekt aufmerksam. „Wir haben Christian Retkowski gleich kontaktiert und ihm empfohlen, das Dach seines Wohnhauses zu sanieren und mit Solardachziegeln einzudecken“, sagt Hans-Jürgen Kahle. Im Unterschied zu einer aufgeständerten Photovoltaikanlage fügen sich Solardachziegel unauffälliger in die Dachfläche ein. Sie werden auf einer Konter- und Traglattung verlegt, ebenso wie herkömmliche Dachziegel.

Solardachziegel statt Aufdach-Photovoltaikanlage

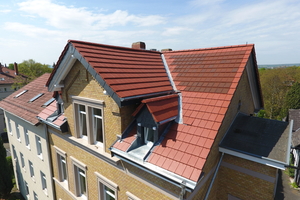

Die neue Eindeckung sollte farblich der ursprünglichen Eindeckung entsprechen
Foto: Stolberg Bedachungen

Christian Retkowski sagte diese Idee sofort zu – eine Lösung für sein Problem schien mit den Solardachziegeln gefunden zu sein. Mit dieser Lösung war die Stadt Göttingen jedoch ebenfalls nicht einverstanden, der Grund war die schwarze Farbe der Dachziegel. Ursprünglich war das Dach mit roten Tondachziegeln eingedeckt, die neue Eindeckung sollte aus Ziegeln in der gleichen Farbe bestehen. „Weil das Wohnhaus im äußeren Wallbereich der Stadt liegt, sollte die Optik des Daches nicht verändert werden“, erklärt Christian Retkowski. Der Bauherr blieb aber hartnäckig mit seinem Wunsch, das eigene Dach zur Solarstromgewinnung zu nutzen.

Der Dachziegelhersteller Jacobi Walther entwickelte, gemeinsam mit dem Solardachziegel-Spezialisten Autarq aus Prenzlau, für das Wohnhausdach in Göttingen einen rotbraunen Solardachziegel. Dieser besteht aus einem „Walther Stylist“-Tondachziegel von Jacobi Walther, auf dessen Vorderseite von der Firma Autarq Solarzellen aufgebracht werden. Die Solarzellen werden von einem 3,2 mm dicken, gehärteten, rot eingefärbten Solarglas (ESG) überdeckt. „Diese Solardachziegel entsprachen am ehesten der ursprünglichen, roten Dachziegeleindeckung des Hauses“, erklärt Melanie Kahle, Inhaberin von Stolberg Bedachungen. Das Projekt in Göttingen war eines der ersten Dächer, auf denen die rotbraunen Solardachziegel „Stylist PV“ von Jacobi Walther verlegt wurden.

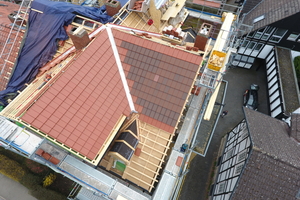

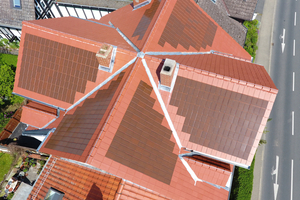

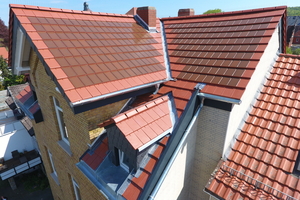

Rund 700 Solardachziegel produziert und verlegt


Foto: Stolberg Bedachungen

Für das Dach des Wohnhauses von Christian Retkowski wurden rund 700 Solardachziegel produziert. Die rotbraunen Solardachziegel liefern eine Nennleistung von jeweils 8 W pro Stück, was einer Leistung von 99 W/m² Dachfläche entspricht. Der Stückbedarf liegt bei etwa 12,4 Solardachziegeln pro Quadratmeter Dachfläche. Das Dach des Wohnhauses in Göttingen hat insgesamt eine Fläche von 233,11 m². Davon wurden zunächst 51 m² mit Solardachziegeln eingedeckt. Bei knapp 13 Solardachziegeln pro Quadratmeter Dachfläche entspricht das 663 Ziegeln. „Weitere Solardachziegel wurden auf der Westseite des Daches verlegt, so kamen wir auf rund 700 Stück“, erklärt Christian Retkowski.

Dachsanierung vor der Neudeckung

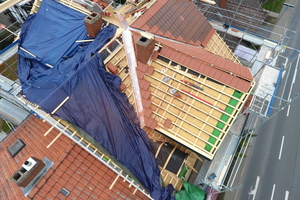

Vor dem Eindecken der rotbraunen Solardachziegel stand die Sanierung der Dachflächen an. Die Mitarbeiter und Mitarbeiterinnen von Stolberg Bedachungen bauten zunächst den bestehenden Dachaufbau zurück und besserten die Sparren und Pfetten des Dachstuhls aus. Anschließend verlegten sie Mineralwolldämmplatten als Zwischensparrendämmung. Über den Sparren und der Dämmung folgte als nächstes eine Luftdichtheitsbahn und darüber eine Aufsparrendämmung aus 20 cm dicken „Pavatherm“-Holzfaserdämmplatten. Danach folgte der übliche Aufbau aus Konter- (40 x 80 mm) und Traglatten (40 x 60 mm).

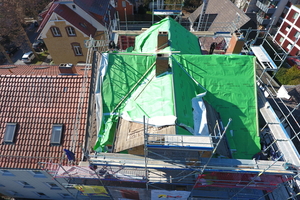

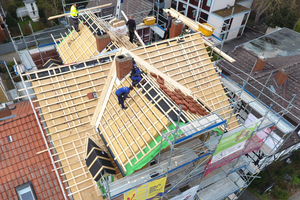

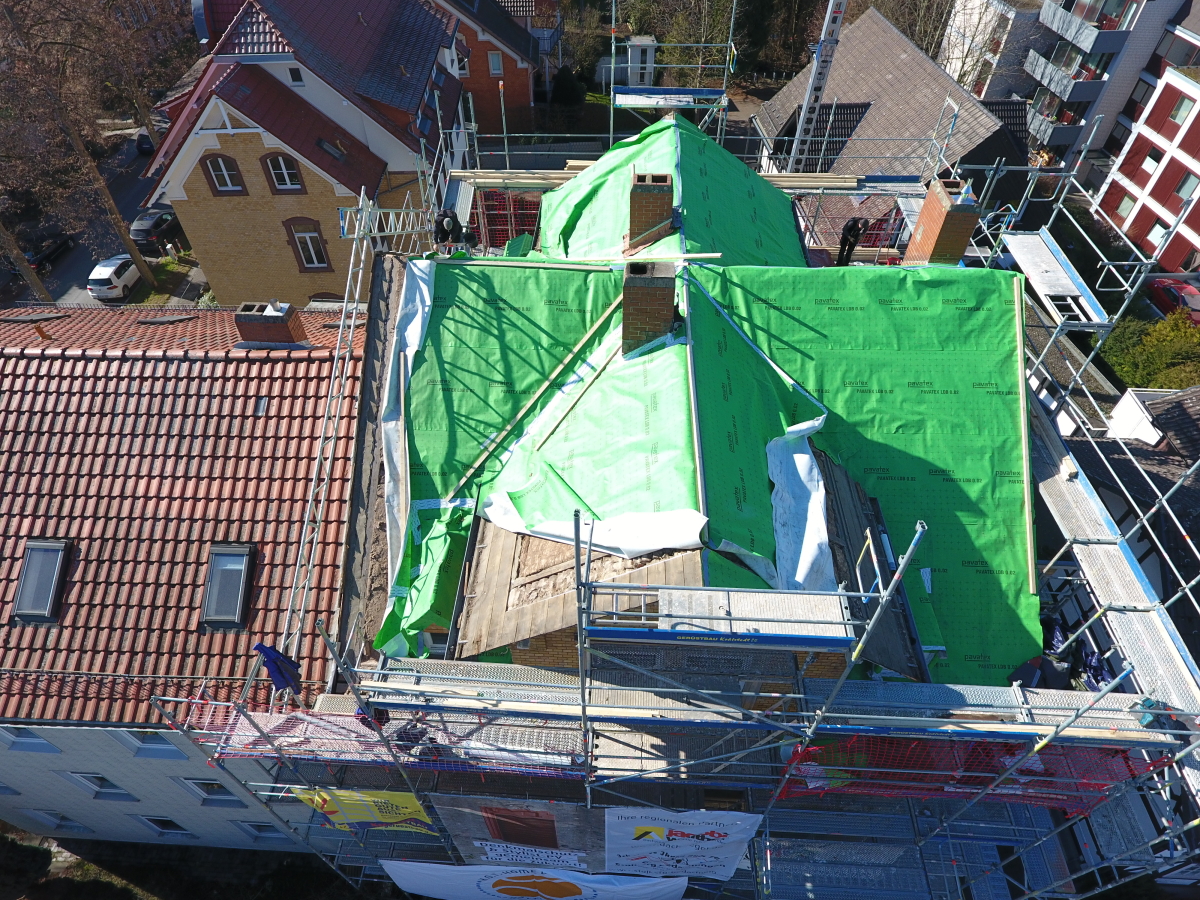

Der bestehende Dachaufbau wurde zurückgebaut. Danach wurde eine Zwischensparrendämmung verlegt und darüber eine Luftdichtheitsbahn
Foto: Stolberg Bedachungen

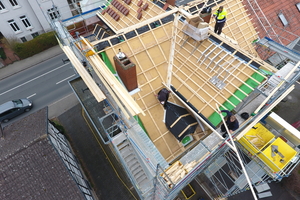

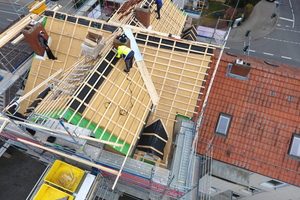

Bevor die Solardachziegel verlegt wurden, montierten die Dachdecker die zum Autarq-System gehörenden Kabel an den Dachlatten. Um die Kabelstränge zu verlegen, wurden zusätzliche Latten montiert. Nachdem alle Kabel verlegt waren, wurden diese in Richtung des Firsts gezogen. Dort wurden Durchdringungen für die Kabeldurchführung im Dachaufbau erstellt (mehr über die Verlegung der Autarq-Solardachziegel und den dazugehörigen Kabelbaum an der Konter- und Traglattung lesen Sie hier).

Eindeckung der Solardachziegel

Danach ging es an die Eindeckung der Solardachziegel: Jeweils zwei Dachziegel wurden über die Steckverbindungen, die unter den Ziegeln befestigt sind, verbunden und somit parallelgeschaltet. Anschließend wurden die Ziegel mit den Kabeln an der Traglattung verbunden. Die Steckverbindungen der Solardachziegel untereinander versiegelten die Dachdecker mit einer gummiartigen Masse. „Wir haben bei der Verlegung jeden zweiten Solardachziegel mit Sturmklammern gesichert“, erklärt Dachdeckermeister Kai Kahle von Stolberg Bedachungen.

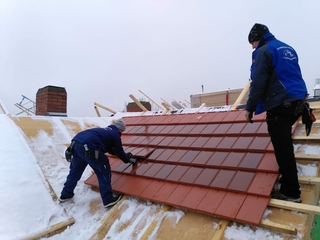

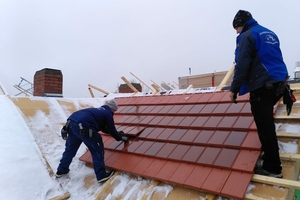

Verlegung der Solardachziegel auf dem Steildach
Foto: Stolberg Bedachungen

Die Mitarbeiterinnen und Mitarbeiter des Göttinger Dachdeckerbetriebs verlegten bei diesem Projekt zum ersten Mal die Solardachziegel „Stylist PV“ von Jacobi Walther und Autarq. Ein Autarq-Anwendungstechniker unterstützte die Dachdecker auf der Baustelle im Göttinger Ostviertel und half bei Fragen zur Verkabelung und Verlegung der Solardachziegel. „Die Verlegung der Solardachziegel verlief problemlos, der Zeitaufwand war aber etwas höher als bei einer herkömmlichen Dacheindeckung“, berichtet Kai Kahle, „wir haben bei diesem Projekt unsere ersten Erfahrungen mit den Solardachziegeln gesammelt, das nächste Mal wird die Verlegung wahrscheinlich schneller gehen.“ Nach der Verlegung und Verkabelung der Solardachziegel war die dachintegrierte Solaranlage fertiggestellt. Den Anschluss des Kabelbaums von der Dachfläche an den PV-Wandler sowie den Wechselrichter und die Netzanmeldung übernahm ein Elektriker.

Stadt Göttingen förderte Sanierung und Neudeckung

Das Solardach des Wohnhauses in Göttingen erzielt heute eine Leistung von 5,6 kWp. Der Hausbesitzer Christian Retkowski und seine Lebensgefährtin können ihren Strombedarf über die dachintegrierte Photovoltaikanlage decken, der Strom wird zu 90 Prozent für den Eigenbedarf genutzt. Die Dachsanierung und Neudeckung mit Solardachziegeln förderte die Stadt Göttingen außerdem mit einem Innovationsbonus. Außerdem wurde der Bauherr Christian Retkowski für die energieeffiziente Sanierung seines Wohnhauses mit der „Grünen Hausnummer“ ausgezeichnet. Die Plakette wird an Gebäudeeigentümer verliehen, die durch umweltbewusstes Bauen und Wohnen einen Beitrag zum Klimaschutz leisten.
