So werden Solardachziegel mit Autarq-Technologie verlegt und angeschlossen

Kabelbaum verlegen, Solardachziegel eindecken und anschließen

Mit miniaturisierten Solarmodulen auf der Vorderseite und Steckverbindungen auf der Rückseite lassen sich Solardachziegel mit Autarq-Technologie zur Solarstromgewinnung nutzen. Die Basis für die Solardachziegel bilden herkömmliche Tondachziegel von Herstellern wie Jacobi Walther und Creaton. Verlegt werden die Solarziegel wie herkömmliche Dachziegel auf einer Konter- und Traglattung.

Die Basis für die Solardachziegel mit Autarq-Technologie bilden herkömmliche Tondachziegel von Herstellern wie Creaton oder Jacobi-Walther. Diese beiden Dachziegelhersteller haben sich bereits dazu entschieden, auf die gebäudeintegrierte Photovoltaiktechnologie von Autarq zu setzen. Die Tondachziegel dieser Hersteller werden von Autarq in Auftragsfertigung in Prenzlau zu Solardachziegeln veredelt. Dafür werden auf der Vorderseite der Dachziegel Solarmodule aufgebracht. Auf der Rückseite werden werkseitig Anschlusskabel montiert. Mit diesen Kabeln lassen sich die Dachziegel später an den für Autarq-Dächer konzipierten Kabelbaum anschließen. Dabei arbeiten die Solardachziegel im Bereich der Schutzkleinspannung von unter 120 V DC (Gleichstrom). In der Verlegung unterscheiden sich die Solardachziegel nicht von herkömmlichen Dachziegeln. Ihr Verschiebebereich entspricht dem der üblichen Flächenziegel, die als Basis für die Solardachziegel verwendet werden.

Vorbereiten der Dachfläche

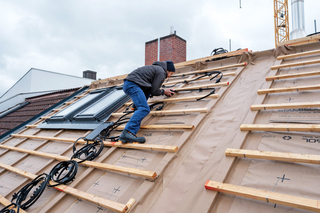

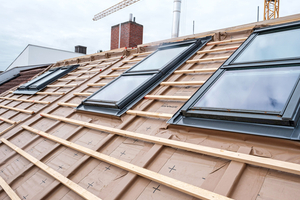

Dach Konterlattung und Traglattung Vor der Verlegung der Kabel und Solardachziegel wird, entsprechend dem vorgegebenen Lattenmaß, eine Konter- und Traglattung auf dem Dach montiert
Foto: Franz Kimmel

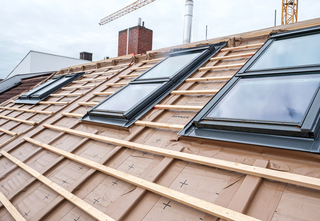

Vor der Verlegung der Kabel und Solardachziegel wird, entsprechend dem vorgegebenen Lattenmaß, eine Konter- und Traglattung auf dem Dach montiert
Foto: Franz Kimmel

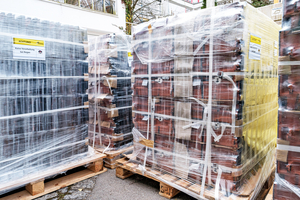

Die Solardachziegel und die dazugehörigen Kabel werden verpackt und palettiert vom Baustoffhandel auf die Baustelle oder in den Betrieb geliefert. Vor der Anlieferung muss das Dach entsprechend dem vorgegebenen Lattenmaß eingelattet werden. Anschließend werden die Kabel für den Anschluss der Solardachziegel gemäß der vom Hersteller erstellten Belegungspläne entlang der Dachlatten verlegt. Bei der Verlegung der sogenannten Buskabel können Dachhandwerksbetriebe sich von Autarq-Lehrverlegern unterstützen lassen oder dies, nach entsprechender Zertifizierung durch die Autarq-Akademie, selbstständig erledigen.

Kabel an der Dachlattung befestigen

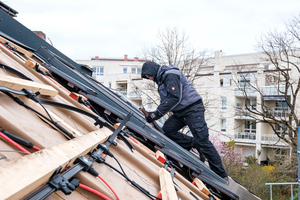

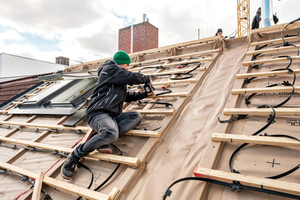

Autarq Solardach Buskabel werden horizontal verlegt und an den Traglatten befestigt Verkabelung: Die Buskabel werden horizontal entlang der Traglattung verlegt und an der Unterseite der Dachlatten befestigt
Foto: Franz Kimmel

Verkabelung: Die Buskabel werden horizontal entlang der Traglattung verlegt und an der Unterseite der Dachlatten befestigt
Foto: Franz Kimmel

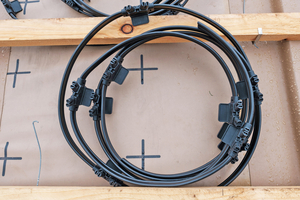

Der „Autarq-Kabelbaum“ besteht aus Kabeln, die horizontal und vertikal entlang der Dachlattung befestigt werden. Die auf der Baustelle schneidbaren und als Rollenware gelieferten Buskabel werden an der Unterseite der Traglatten befestigt. Die „Branch-Connector“-Kabel verbinden die Buskabel eines Solarfeldes miteinander und werden entlang der Konterlattung geführt. Die Planung der Solarfelder auf dem Dach und somit des Kabelbaumes erfolgt durch die Firma Autarq. Die Dacheinteilung wird Dachhandwerksbetrieben als Teil der Projektdokumentation vorab übermittelt. Da die Baustellenrealität jedoch häufig vom Plan abweicht, ist das System so flexibel aufgebaut, dass Anpassungen problemlos vor Ort vorgenommen werden können.

Verlegung der Solardachziegel

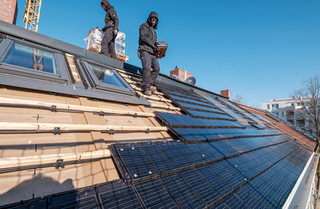

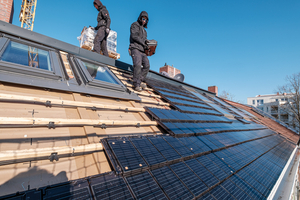

Verlegt werden die Autarq Solardachziegel auf der Traglattung des Steildachs   Verlegt werden die Solardachziegel wie übliche Tondachziegel auf der Traglattung des Steildachs
Foto: Franz Kimmel

Verlegt werden die Solardachziegel wie übliche Tondachziegel auf der Traglattung des Steildachs
Foto: Franz Kimmel

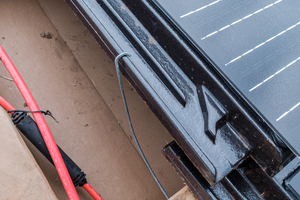

Die Solardachziegel werden, nach der Verlegung des Kabelbaumes, im Verband oder in Reihe eingedeckt. Die Verlegung unterscheidet sich dabei vom Eindecken traditioneller Dachziegel lediglich durch einen zusätzlichen Handgriff: Das Einstecken des Verbindungskabels unterhalb der Ziegel am Kabelbaum, was nicht länger als 10 bis 15 Sekunden pro Kabel dauert. Ein zentrales Messgerät zeigt dabei über ein akustisches Signal an, ob die Solardachziegel richtig angeschlossen wurden. Bei der Eindeckung ist zu beachten, dass sich die Solardachziegel mit Autarq-Technologie nicht mit einem Winkelschleifer zuschneiden lassen. Für die Eindeckung von Kehlen, Graten oder im Bereich von Dachfenstern werden daher bei Autarq-Solarziegeldächern normale Flächenziegel verwendet.

Anschluss von PV-Wandler und Wechselrichter

Durch die getrennt vorab stattfindende Installation des Kabelbaumes, die in aller Regel nicht länger als einen Tag dauert, ist man bezüglich der Eindeckung zeitlich flexibel. Die Solardachziegel müssen nicht direkt nach der Verlegung der Kabel eingedeckt werden. Die Dachfläche mit dem fertiggestellten Kabelbaum sollte allerdings vor der Witterung geschützt werden. Den notwendigen PV-Wandler und die Wechselrichter für die dachintegrierte Photovoltaikanlage schließt ein Elektriker zu einem geeigneten Zeitpunkt später an und übernimmt, wie gewohnt, auch die Netzanmeldung der fertigen Solaranlage. Das Solardach selbst ist nach der Eindeckung der Solardachziegel fertiggestellt.

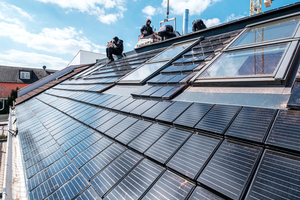

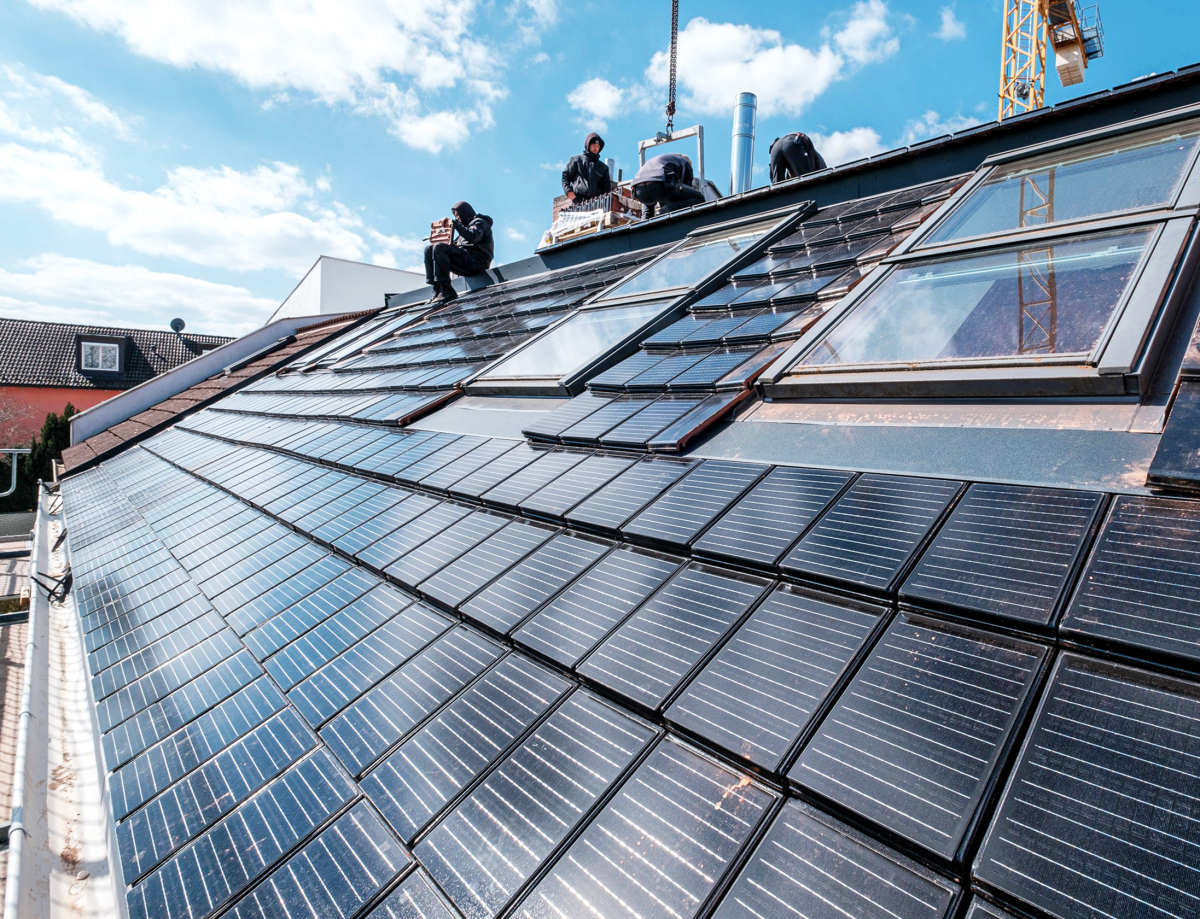

Solardachziegel Autarq Verlegung Steildach Nach der Eindeckung der Solardachziegel und dem Anschluss der Kabel ist die dachintegrierte Solaranlage fertiggestellt. Für Grate, Kehlen oder die Anschlussbereiche von Dachfenstern werden herkömmliche Dachziegel verwendet
Foto: Franz Kimmel

Nach der Eindeckung der Solardachziegel und dem Anschluss der Kabel ist die dachintegrierte Solaranlage fertiggestellt. Für Grate, Kehlen oder die Anschlussbereiche von Dachfenstern werden herkömmliche Dachziegel verwendet
Foto: Franz Kimmel
Mehr über die Verlegung der Autarq-Solardachziegel und die Weiterbildungen an der Autarq-Akademie erfahren Sie unter www.autarq.com.

Wie die Dachflächen eines Wohnhauses in Göttingen mit roten Solardachziegeln von Jacobi Walther und Autarq eingedeckt wurden, lesen Sie in unserem Objektbericht.

Autorin

Katharina Braun ist Pressesprecherin der Autarq GmbH in Prenzlau.
