Schatten unter der Lichtkuppel
Sonnenschutz-Plissee für Lichtkuppeln erhält Strom durch integriertes Solarmodul
Gerade zur Mittagszeit kann übermäßige Sonneneinstrahlung zu Hitze in Gebäuden führen. Unter Lichtkuppeln sorgt ein Sonnenschutz-Plissee für Schatten. Wir zeigen ein System, bei dem der Strom für den Antrieb von einem kleinen Solarpaneel stammt, das mit in die Lichtkuppel eingebaut wird.

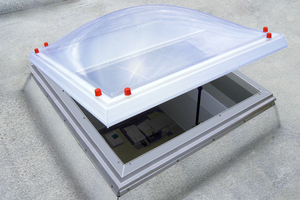

Das „Jet-Sonnenschutz-Plissee-Solar“ mit Elektro-antrieb dient der Verschattung von Lichtkuppeln und wird mit Sonnenkraft angetrieben. Der erforderliche Solarstrom wird von einem Paneel geliefert, das in die Lichtkuppel eingebaut wird. Über eine Fernbedienung lässt sich das System steuern und sorgt so für sommerlichen Wärmeschutz. Dank der unmittelbaren Umwandlung von Solarenergie in akkugespeicherte Antriebsenergie entfällt die Verlegung zusätzlicher Kabel. In der Regel reicht die gespeicherte Sonnenenergie dabei für mehrmaliges Öffnen und Schließen pro Tag. Da das Solar-Paneel unter der Verglasung der Lichtkuppel montiert wird, gilt hier die Regel: Je mehr Sonnenlicht durchgelassen wird, desto effektiver kann das Solar-Paneel arbeiten.
Werkseitig oder vor Ort eingebaut

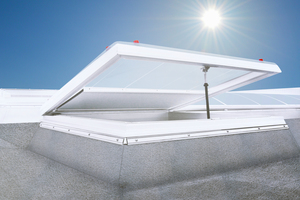

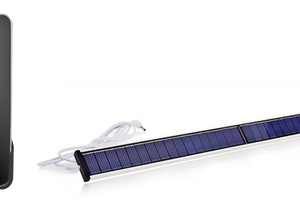

Der Einbau des „Jet-Sonnenschutz-Plissee-Solar“ ist sowohl in lüftbaren als auch in starren Lichtkuppeln möglich. Während die Montage bei der lüftbaren Ausführung direkt im Lüfter-Rahmen erfolgt, findet sie bei starren Lichtkuppeln idealerweise im oberen (senkrechten) Teil des Aufsetzkranzes statt. Das System kann sowohl ab Werk in die Lichtkuppel montiert als auch bei bestehenden Lichtkuppeln nachgerüstet werden. Der Einbau ist auch in sonstigen Tageslichtprodukten grundsätzlich möglich, wobei die technischen Voraussetzungen per Checkliste überprüft werden müssen. Die entsprechenden Checklisten können direkt bei der Jet-Gruppe angefordert werden (unter ). Die Montage des Systems erfordert wenig Aufwand: Hierzu werden Halteclips in den Lüfter-Rahmen beziehungsweise den Aufsetzkranz geschraubt. Die beiden Plissee-Profile werden reversibel eingehängt. Zuvor wird das Solar-Paneel auf dem Plissee-Profil, in dem der Motor integriert ist, aufgeklebt und der Anschlussstecker mit der Buchse des Antriebs verbunden. Nachdem die Führungsseile per Schraubendreher gespannt wurden, ist das System betriebsbereit. Nur die zugehörige 5-Kanal-Hand-Funk-Fernbedienung für die Ansteuerung von bis zu fünf Solar-Plissees muss noch eingerichtet werden.
Zwei Stoffe zur Auswahl

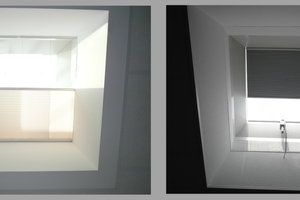

Dank der Steuerung per Funk-Fernbedienung kann der Nutzer entscheiden, wann eine Verschattung nötig wird oder wann er das Sonnenlicht genießen möchte. Je nach Raumnutzung stehen zwei unterschiedliche Plissee-Stoffe zur Auswahl: Neben der Standardausführung aus hellem, blickdichtem Stoff (Lichttransmission rund 40 Prozent), kann auch eine lichtundurchlässige Wabenstruktur gewählt werden.
AutorDipl.-Ing. Bert Barkhausen ist Produktmanager bei der Jet-Gruppe in Hüllhorst.
