Kaskadensystem als Freispiegelentwässerung

In unserer Serie Flachdachentwässerung geben wir Dachhandwerkern Tipps, damit es in der täglichen Praxis gut läuft. In Teil 11 beschäftigen wir uns mit der Frage, wie man bei Staffelgeschossen im Wohnungsbau eine normkonforme Kaskadenentwässerung als Freispiegelentwässerung realisiert.

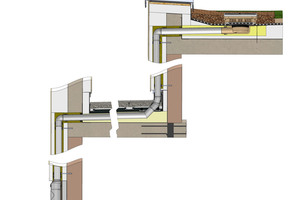

Bei Staffelgeschossen im Wohnungsbau muss das Regenwasser von den oberen Dachflächen normkonform abgeleitet werden. Die Ableitung auf die darunterliegende Dachfläche birgt dabei Gefahren, etwa eine Überflutung der tiefer gelegenen Fläche oder ein Eindringen von Regenwasser über Balkontüren ins Haus. Eine Lösung bietet hier das modulartig angelegte „SitaAttika Kaskade“-Entwässerungssystem, das für die Entwässerung durch die Attika konzipiert ist. Das geschlossene Rohrleitungssystem verhindert Überflutungen von Vordächern, Terrassen oder Balkonen.

Auch für kleinere Dachflächen

Manchmal kommen aufgrund kleiner Flächen oder einer Bekiesung in der Hauptentwässerung nur geringe abzuführende Wassermengen vor. Dann kann die Kaskadenentwässerung mit diesem System auch ohne Druckströmungsentwässerung normkonform ausgeführt werden. Bei wenig Wasser kann das geschlossene „SitaAttika“-Rohrsystem mit „SitaAttika Kaskade“ in einer teilgefüllten Freispiegelentwässerung ausgeführt werden, die aber ein gewisses Gefälle erfordert. Wie viel Gefälle zu berücksichtigen ist, das bestimmen die jeweils definierte Haupt- und Notentwässerungsleistung.

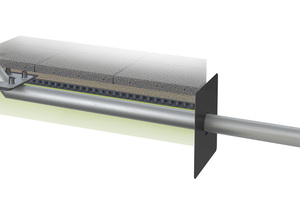

Das geschlossene Rohrsystem wird mit der „SitaAttika Kaskade“ im Gefälle verlegt und an einen Freispiegelgully angeschlossen, etwa den „SitaEasy“ oder „SitaIndra“. Zu beachten ist dabei die nach DIN 1986 erlaubte Wassermenge im horizontalen Leitungssystem. Für das „SitaAttika“-Rohrsystem sind das die folgenden Werte: Bei einem DN 70 Gully mit di = 73 mm sind es bei einem Prozent Gefälle 2 l/s, bei zwei Prozent 2,9 l/s und bei drei Prozent 3,5 l/s. Gesichert mit Sicherungsschellen und einer entsprechend dicken Dämmung ist eine normgerechte Kaskadenentwässerung so auch als Freispiegelentwässerung möglich.

Autorin

Dr.-Ing. Susanne Kasparek ist Produktmanagerin bei der Sita Bauelemente GmbH in Rheda-Wiedenbrück.

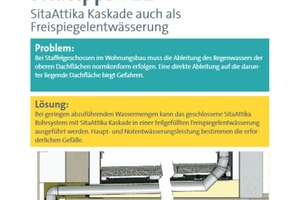

Praxistipp-Download

Dieser Praxistipp ist vorerst der letzte in unserer Serie Flachdachentwässerung. Alle Praxistipps finden Sie in der Sita-Download-Bibliothek unter www.sita-bauele
mente.de
. Die PDF-Dokumente finden Sie unter dem Menüpunkt „Service“ unter „SitaTipps“.
