Flachdachbetrieb dichtet Schwimmbad ab

Das Salinenbad in Bad Kreuznach bietet im Freibadbereich ein Nichtschwimmerbecken mit rund 1200 m² Wasserfläche und für die Sportbegeisterten ein Schwimmerbecken mit 50-Meter-Bahnen. Ein Kleinkindbecken und ein Matschspielplatz runden das Angebot im Außenbereich ab. Kühlere Liegeplätze findet man im Schatten der Gradierwerke im Freigelände.

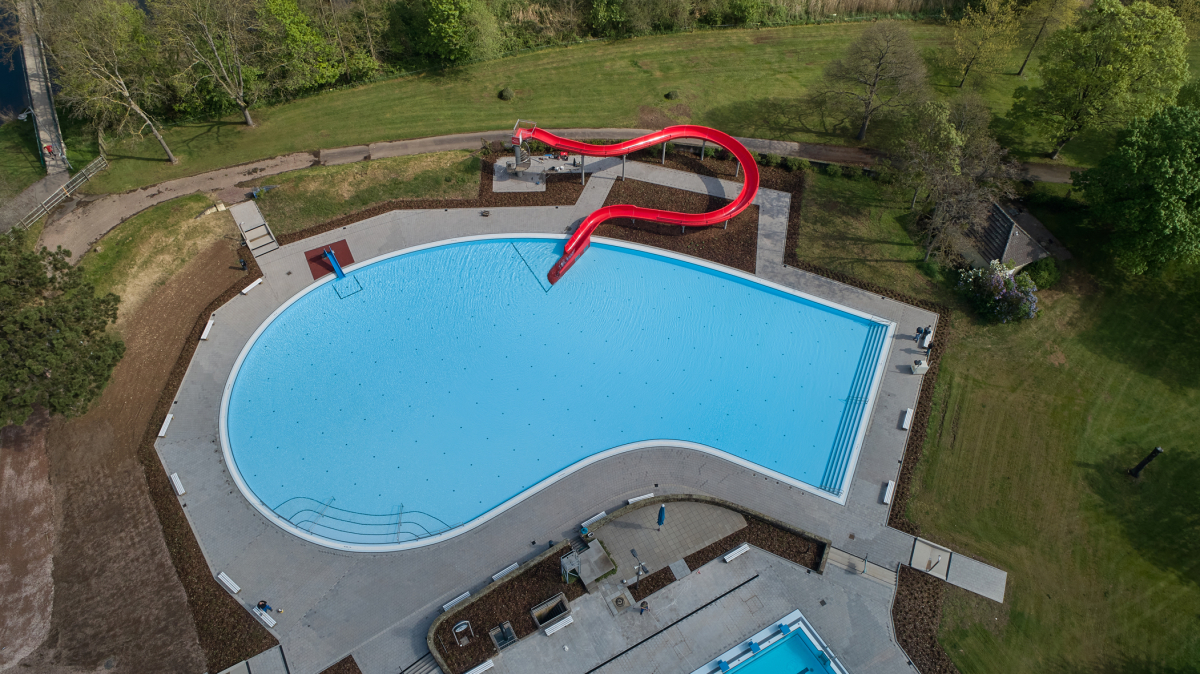

Im Salinenbad in Bad Kreuznach wurde das Nichtschwimmerbecken im Außenbereich saniert
Foto: Sika Deutschland GmbH

Im Rahmen einer Modernisierung wurde das Nichtschwimmerbecken des Salinenbads saniert. Das Freiformbecken wurde dabei mit den flexiblen Schwimmbeckenabdichtungsbahnen „Sikaplan WP 3150-16 R/RE“ abgedichtet.

Abdichtung des Beckenkopfes samt Überlaufrinne

Im November 2020 startete die Betonsanierung des Beckenkopfes mit individuell hergestellten Fertigbetonrinnensteinen (Anmerkung: Als Beckenkopf bezeichnet man den Berich zwischen der Wasserfläche und den Wegen, die um das Becken herumführen. Zum Beckenkopf können folgende Elemente gehören: die Überlaufrinne, Handfasse, Startsockel, Leiterholme oder Halterungen für Schwimmbahn- und Spielfeldbegrenzungsleinen). Im Vorfeld wurde der Beton von der Firma Moseler, spezialisiert auf Beschichtungen, Balkon- und Betonsanierungen, mit dem Untergrundspachtel „Sika Icoment 520“ vorbereitet. Die Sonderanfertigungen wurden im Winter 2020 von der Reinhard Plast GmbH mit einem integrierten Sika-Verbundblech hergestellt.

Anfang Januar begann die Firma Flachdach Breivogel aus Bad Kreuznach mit den Abdichtungsarbeiten am Schwimmbecken. Zwischen Januar und Ende April 2021 wurde der 155 m lange Rinnenkopf abgedichtet. Die Arbeiten konnten wetterunabhängig ausgeführt werden, da der Bauherr mit einer Zeltkonstruktion für trockene Arbeitsbedingungen gesorgt hatte.

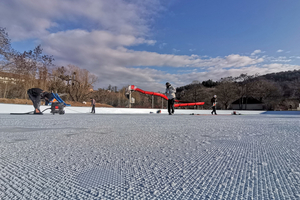

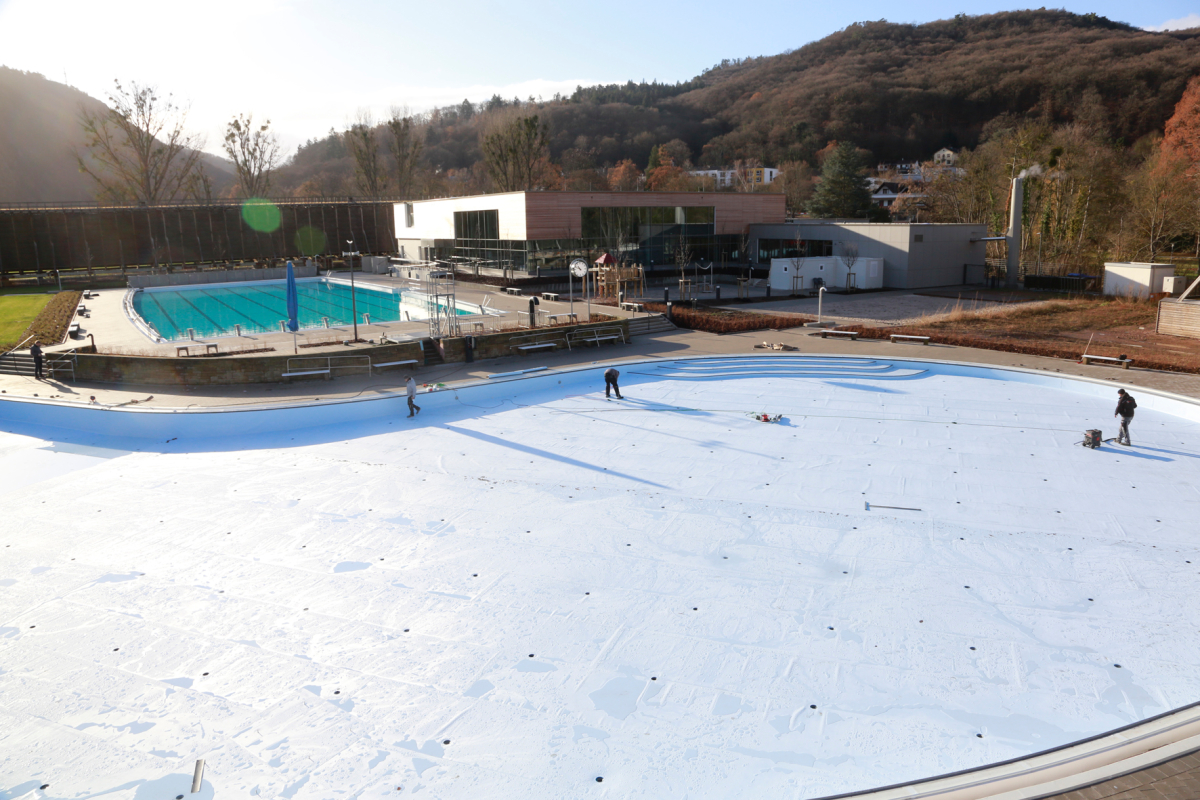

Auf dem Beckenboden wurde die Bahn „Sikaplan WP 3150-16 RE“ mit rutschhemmender Oberfläche verlegt
Foto: Sika Deutschland GmbH

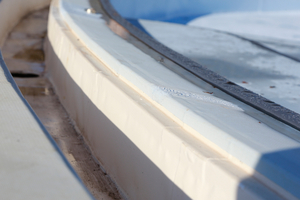

Die Abdichtung des Beckenkopfes erfolgte mit der rutschhemmenden Bahn „Sikaplan WP 3150-16 RE“ in Hellblau, die Überlaufrinne wurde mit „Sikaplan WP 3150-16 R“ in Weiß ausgekleidet. Durch die konvexe und konkave Beckenform war die Abdichtung der Überlaufrinne, die nur rund 18 cm breit ist, eine Herausforderung. Zusätzlich wurden 25 Rinnenabläufe eingedichtet. Hier kam der Vorteil zum Tragen, dass die „Sikaplan“-Abdichtungsbahnen temperaturunabhängig verarbeitet werden können.

Unterbrechung der Arbeiten nach Druckprobe

Bei einer Druckprobe der Wasserleitungen im Mai 2021 stellte sich heraus, dass die vorhandenen Druckleitungen unter der Bodenplatte des Beckens undicht waren. Damit komplett neue Leitungen verlegt werden konnten, mussten die Abdichtungsarbeiten unterbrochen werden. Der bestehende Boden diente als Unterkonstruktion für die Verlegung der neuen Einströmtechnik. Im Anschluss wurde der neue Boden betoniert.

Abdichtungsbahn mit rutschhemmender Oberfläche

Im Oktober 2021 konnte die Abdichtung des Beckens beginnen. Die Arbeiten an Boden, Wänden und Treppen nahmen insgesamt acht Wochen in Anspruch. Zuerst wurden die Boden- und Wandflächen gereinigt und die Betonkanten geschliffen. An sämtlichen Kanten, Eck- und Randbereichen des Beckens wurden auf einer Gesamtlänge von 155 m insgesamt 665 m Verbundbleche montiert.

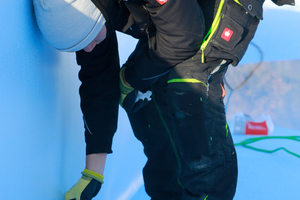

Die Abdichtungsbahnen wurden lose verlegt und mechanisch befestigt. In der Fläche erfolgte die Verschweißung mit einem Schweißautomaten, für Detailausführungen wurden Handschweißgeräte genutzt
Foto: Sika Deutschland GmbH

Anschließend konnten die hellblauen Kunststoffabdichtungsbahnen verlegt werden. An den Wänden wurde die glatte Dichtungsbahn „Sikaplan WP 3150-16 R“ verlegt, auf dem Beckenboden die Bahn „WP 3150-16 RE“ mit rutschhemmender Oberflächenprägung. Bei Becken mit einer Tiefe von unter 80 cm Tiefe muss im öffentlichen Bereich eine rutschhemmende Abdichtung verlegt werden.

Die Bahnen wurden von der Flachdach Breivogel GmbH lose verlegt und mechanisch befestigt. In der Fläche erfolgte die Verschweißung mit einem Schweißautomaten, für Detailausführungen – zum Beispiel bei den 172 Einströmdüsen und den Treppenstufen – nutzten die Dachdecker Handschweißgeräte und Andrückrollen.

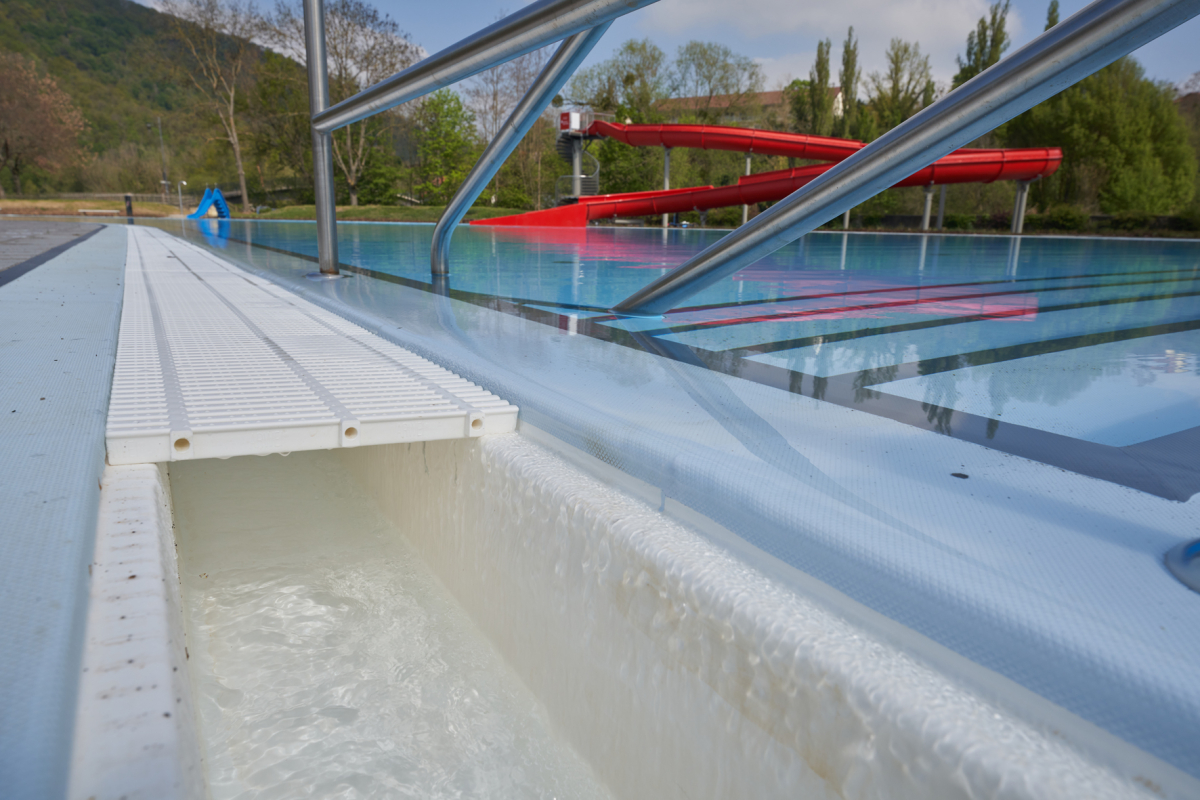

Die Überlaufrinne wurde mit „Sikaplan WP 3150-16 R“ in weiß ausgekleidet und abgedichtet. Die Gitter der Überlaufrinne wurden lose aufgelegt
Foto: Sika Deutschland GmbH

Die Markierungen im Rutschenbereich, die Handfasse (dort, wo man mit der Hand hineingreifen kann) am Rinnenkopf und alle Kanten der Treppenstufen wurden mit „Sikaplan WP 3150-RE“ in Schwarz optisch hervorgehoben. Zum Schluss wurden die Gitter der Überlaufrinne lose aufgelegt.

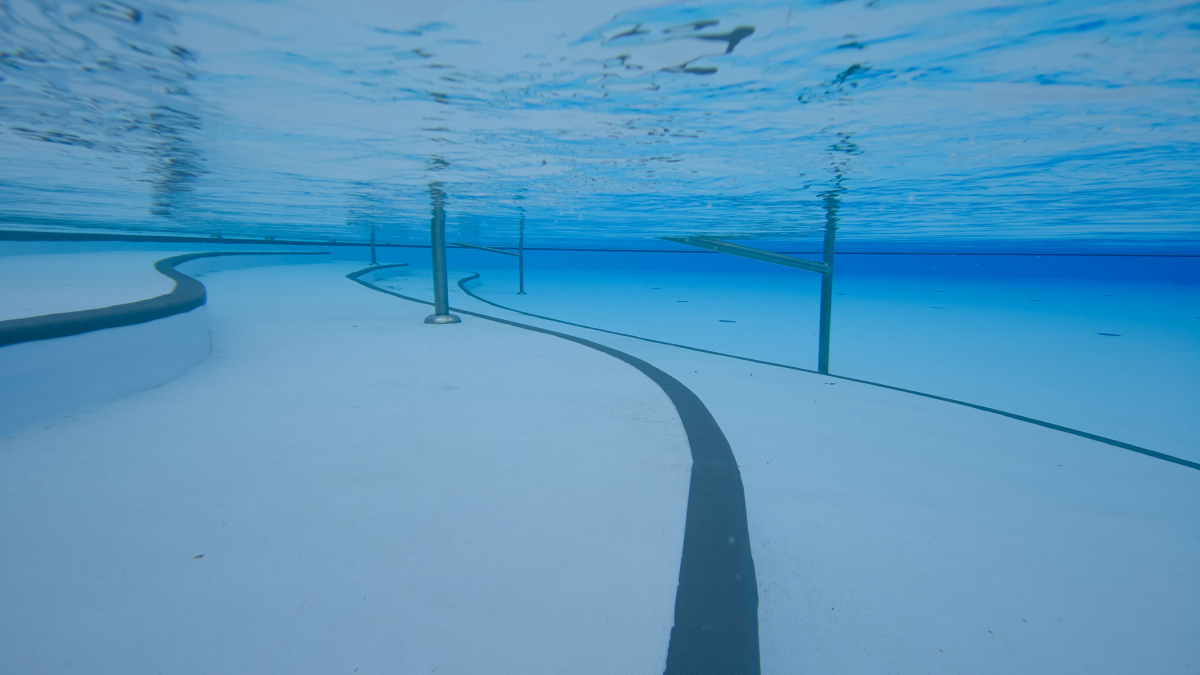

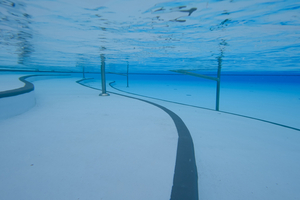

Die Markierungen im Rutschenbereich, die Handfasse am Rinnenkopf und alle Kanten der Treppenstufen wurden mit schwarzen Abdichtungsbahnen optisch hervorgehoben
Foto: Sika Deutschland GmbH

Alle Nahtkanten auf dem Beckenboden rundeten die Verarbeiter nach der Verschweißung mit Heißluft und Andrückrolle ab, um scharfe Kanten zu vermeiden. Für eine harmonische Oberflächenoptik versiegelten sie die Nähte der Abdichtungsbahnen mit der Nahtversiegelung „Sikaplan WP PVC-Lösung“. Neben dem zusätzlichen Schutz der Stöße werden damit durch den Schweißprozess mögliche Farbunterschiede in der Naht ausgeglichen und sind nicht mehr sichtbar. Die notwendige Trennlage zwischen Beton und Abdichtungsbahn („Sikafleece 300 biozid“) wurde sowohl im Wand-, Boden- als auch im Rinnenbereich verlegt.

Dicht- und Färbetest

Nach dem Abschluss der Abdichtungsarbeiten wurde das Becken mit Frischwasser gefüllt, um die Dichtigkeit zu prüfen. Im Nachgang erfolgte ein „Färbetest“, mit dem eine gleichmäßige Beckendurchströmung geprüft wurde. Nachdem beide Prüfungen bestanden waren, folgte die Druckprobe der Leitungen und der Eröffnung stand nichts mehr im Wege. Seit Mai 2022 ist das Nichtschwimmerbecken im Salinenbad in Bad Kreuznach in Betrieb.

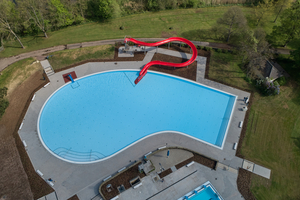

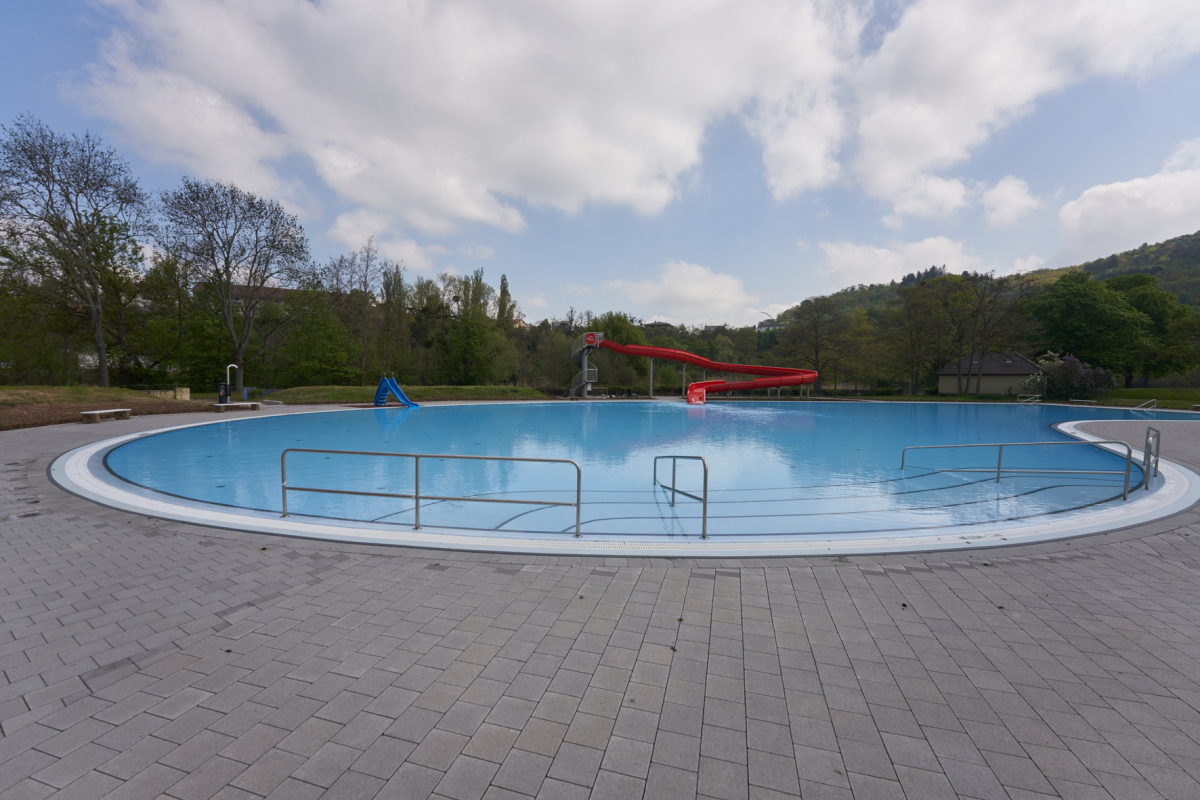

Seit Mai 2022 ist das Nichtschwimmerbecken im Außenbereich des Salinenbads in Bad Kreuznach im Betrieb
Foto: Sika Deutschland GmbH

Arbeiten am benachbarten Gradierwerk

Die Arbeitsumgebung im Salinenpark war der Flachdach Breivogel GmbH gut bekannt. Bereits 2019 hatte der Betrieb am benachbarten, 200 m langen Gradierwerk eine 2077 m² große Betonwanne abgedichtet, über die ein Zimmererbetrieb dann eine Auffangwanne aus Holz montierte. Auch hier kamen Sika-Produkte zum Einsatz: Als Abdichtungsmaterial diente die Kunststoffabdichtungsbahn „Sika WT 5300-13C“, bei den rund 1100 m Anschlüssen an die Betonteile wurde das Anschlussband „Sarnafil Dilatec“ verwendet.

Autorin

Marion Dietrich leitet die Abteilung Marketing „Roofing“ bei der Sika Deutschland GmbH in Stuttgart.
