Dachelemente in der Werkhalle vorfertigen

Die Dachdeckerei und Zimmerei Walzenbach GmbH wird als mittelständisches Familienunternehmen in der dritten Generation von Holger Walzenbach geführt. Sein Vater war gelernter Zimmermann und Dachdecker, unter seiner Führung hatte sich das Unternehmen ­vermehrt der Zimmerei gewidmet. Holger Walzenbach hingegen führte die Vorfertigung von Dächern im Unternehmen ein, die inzwischen wie Wandelemente in der Halle hergestellt werden.

Vorfertigung spart Zeit

„Wir sind in der Halle einfach schneller“, sagt Holger Walzenbach und bringt damit den Vorteil der Vor­fertigung auf den Punkt. Man habe das benötigte ­Material immer zur Hand und müsse nicht erst alles auf die Baustelle transportieren und dort die einzelnen Teile des Dachstuhls aufrichten. Auch in der Arbeitsvorbereitung spart die Vorfertigung Zeit, vor allem, wenn mehr Material als eigentlich geplant gebraucht wird. „In der Halle nehmen wir einfach eine Latte mehr vom Stapel oder eine andere Größe“, sagt ­Walzenbach. Auf die Baustelle müsse man sonst ­immer mehr Material als benötigt mitnehmen und das überzählige Holz wieder mit in den Betrieb zurückführen. Im Allgemeinen bleibe die Baustelle so ­sauberer und man habe weniger Abschnitte und ­Reste, die man entsorgen müsse, so Walzenbach. „Das ist ganz wichtige Zeit in der Logistik, der man sich häufig gar nicht so bewusst ist“, meint der Geschäftsführer des Dachdecker- und Zimmereibetriebs.

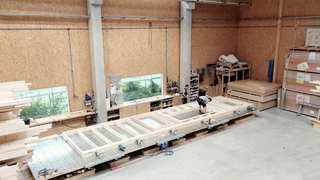

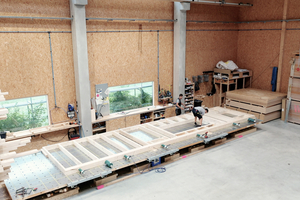

Montagetisch für präzise Wandelemente

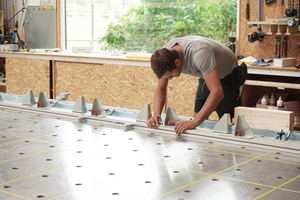

Der Montagetisch ist vollflächig begehbar und ermöglicht das Richten verdrehter und gebogener Hölzer
Foto: woodtec Fankhauser GmbH

In den Anfängen der Vorfertigung hatte man bei der Walzenbach GmbH Wände und Dächer in Holzbauweise auf dem Boden zusammengebaut, später auf einem selbst gebauten Holztisch. Vor vier Jahren wurde ein professioneller Abbundtisch von der woodtec ­Fankhauser GmbH angeschafft, um die Wand­elemente vorzufertigen. Besonders geschätzt wird in dem Dachdecker- und Zimmereibetrieb die hohe Winkligkeit des Tisches. Die durchgehende, begehbare Tischfläche ähnelt mit ihrem engen Lochraster einer großen Werkbank. Zubehör zum Festspannen der Elemente kann überall dort befestigt werden, wo es gerade benötigt wird. Kraftvolle Pneumatik-Zylinder halten das Dachelement im Winkel. Verdrehte Holzständer werden dadurch gerade gerichtet, bis sie in den Nuten ein­rasten und gebogene Ständer werden mit Schnellspannern ausgerichtet. „Die Winkligkeit des Elements und die Position der einzelnen Bauteile kann man immer ­anhand der integrierten Meterbänder kontrollieren und anpassen“, erklärt Walzenbach. Um ­Dachelemente auszulegen, hatte man bisher den Tisch einfach in der Breite mit einer Eigenkonstruktion verlängert.

Hersteller woodtec entwickelt Dachsystem weiter

Bei woodtec Fankhauser arbeitete man schon länger daran, Lösungen für die Vorfertigung von Dächern anzubieten. Anhand von Reiterschienen konnte man bisher fünf bis sechs Sparren zu einzelnen Dach­elementen zusammenfügen und als separate Bauteile vorfertigen, in der Größe, wie man sie auf einem Lkw transportiert. „Uns war aber schon länger bewusst, dass viele ­Zimmerer und Dachdecker lieber alle Dachsparren auf einmal in der Halle auslegen. So, wie sie das auch auf dem Bau machen würden“, erklärt Thomas Fankhauser, Zimmerer und Gründer der woodtec Fankhauser GmbH. „Nach reiflichen Überlegungen haben wir uns dafür entschieden, das bestehende ­System so umzubauen, dass man auf dem Elementbautisch auch das ganze Dach auslegen kann.“

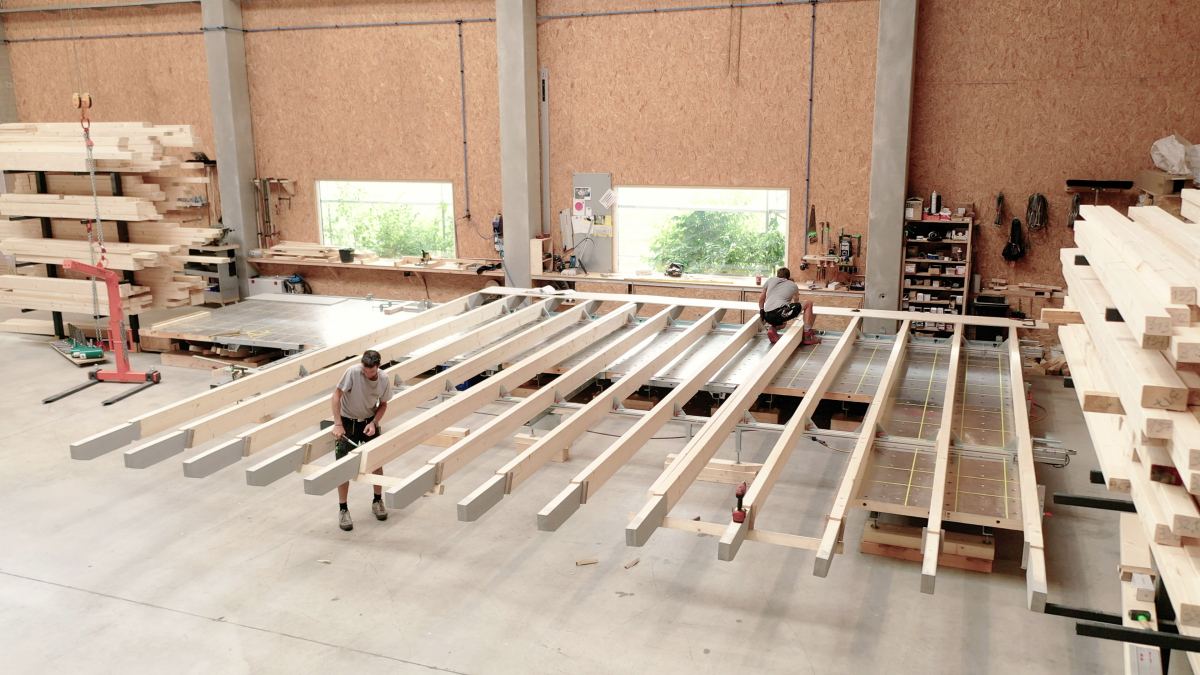

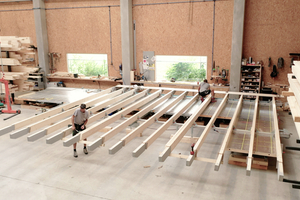

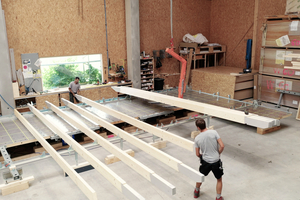

Mit einer neuen Systemerweiterung der woodtec Fankhauser GmbH kann die Firma Walzenbach auf ihrem Montagetisch ganze Dächer vorfertigen. Alle Werkzeuge und Materialien sind dabei zur Hand, das Dachelement ist von allen Seiten zugänglich
Foto: woodtec Fankhauser GmbH

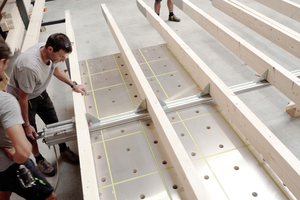

Dabei war es den Entwicklern sehr wichtig, dass man das System schnell auf- und wieder abbauen kann, um nicht viel Platz in der Halle zu belegen. Zur perfekten Winkligkeit des vorgefertigten Daches werden seitlich ein oder zwei zusätzliche Module am Tisch befestigt, der dadurch eine L-Form erhält. Der Rest der Tischfläche wird durch Lochschienen verbreitert. Darauf kommen nun die bereits bewährten Doppelschienen mit ihren Reiterpaaren. Diese können in 3 oder 5 m Stücken miteinander verbunden werden. Die Reiter geben die genaue Position der Ständer vor und dank eines ­speziell entwickelten Zugzylinders werden alle Ständer pneumatisch in der richtigen Position gespannt und verdrehte Ständer geradegerichtet.

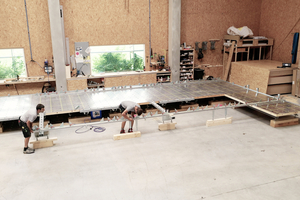

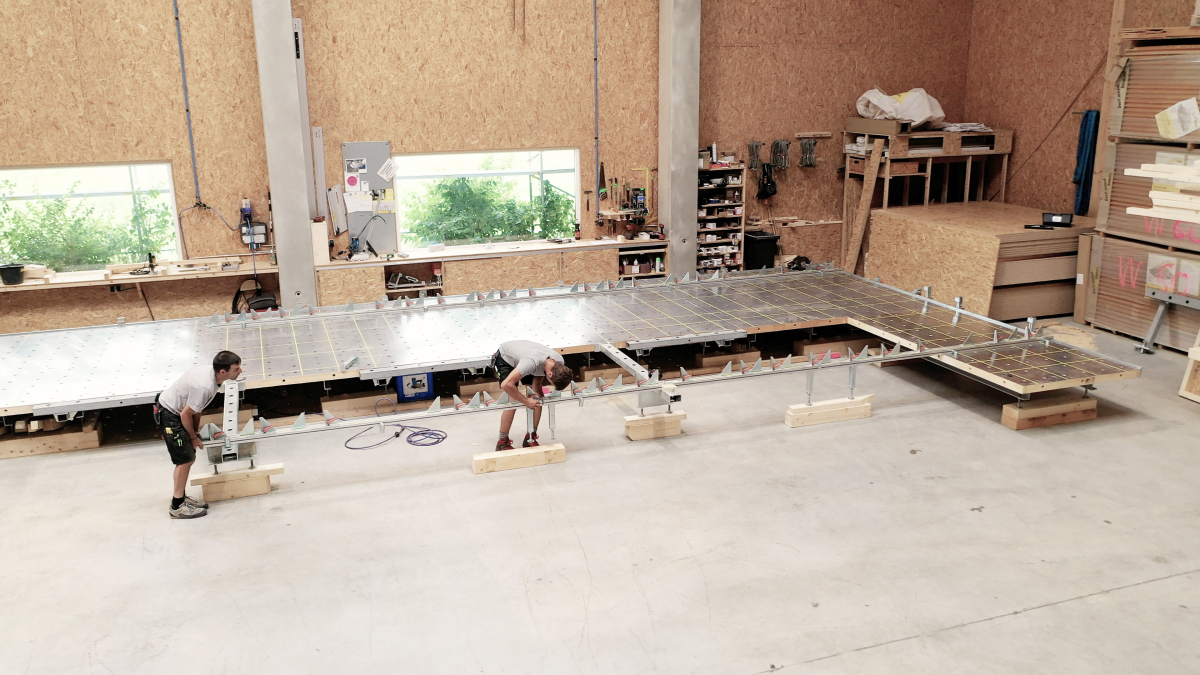

Durch die mobile Erweiterung für Dächer wird der Montagetisch bei Bedarf um einen L-Winkel sowie Doppelschienen mit Reiterpaaren erweitert, die zusammengesteckt werden
Foto: woodtec Fankhauser GmbH

Die Firma Walzenbach war die erste, bei der das neue Dachsystem im Sommer diesen Jahres zum Einsatz kam. Dabei sind für Holger Walzenbach, wie in der Wand­fertigung, auch beim neuen System Präzision und ­Effizienz die Schlagworte: „Wir können die Sparren schneller auslegen und sie werden automatisch ­präzise in der Position gehalten und gerade gedreht.“

Schnelles Aufrichten

Allgemein profitiert die Firma durch die Vorfertigung von reduzierten Arbeitszeiten am Bau. Außerdem ­werde man fast komplett witterungsunabhängig. „Ich muss nicht den richtigen Moment zum Aufrichten abwarten“, ­erklärt Holger Walzenbach. Seine ­Mitarbeiterinnen und Mitarbeiter können die Elemente auch bei schlechtem Wetter im Trockenen in der Halle vorproduzieren und auch beim Aufrichten kann man den vorgesehenen Terminplan einhalten. „Beim letzten Bau war fürs Aufrichten Regen angesagt, dank Vorfertigung konnten wir die Wände und Decken aber trotzdem stellen und waren bis am Abend regensicher, ohne etwas abdecken oder planen zu müssen“, sagt Walzenbach.

Arbeitssicherheit wird gefördert

Einen weiteren wichtigen Vorteil sieht Walzenbach in der Arbeitssicherheit durch die Vorfertigung: „Ich brauche mir keine ­Sorgen um die Sicherheit meiner Leute zu machen und muss am Bau viel weniger in Absturzsicherheit investieren“. In der Halle sind die Dachelemente an allen Stellen ohne Absturzgefahr zugänglich. Aus diesem Grund werden Montagetische und die damit ver­bundene Vorfertigung von der BG BAU gefördert. Auch bei der Walzenbach GmbH hat man davon profierten können. Die Hälfte der neuen Anschaffung wurde von der BG BAU gefördert.

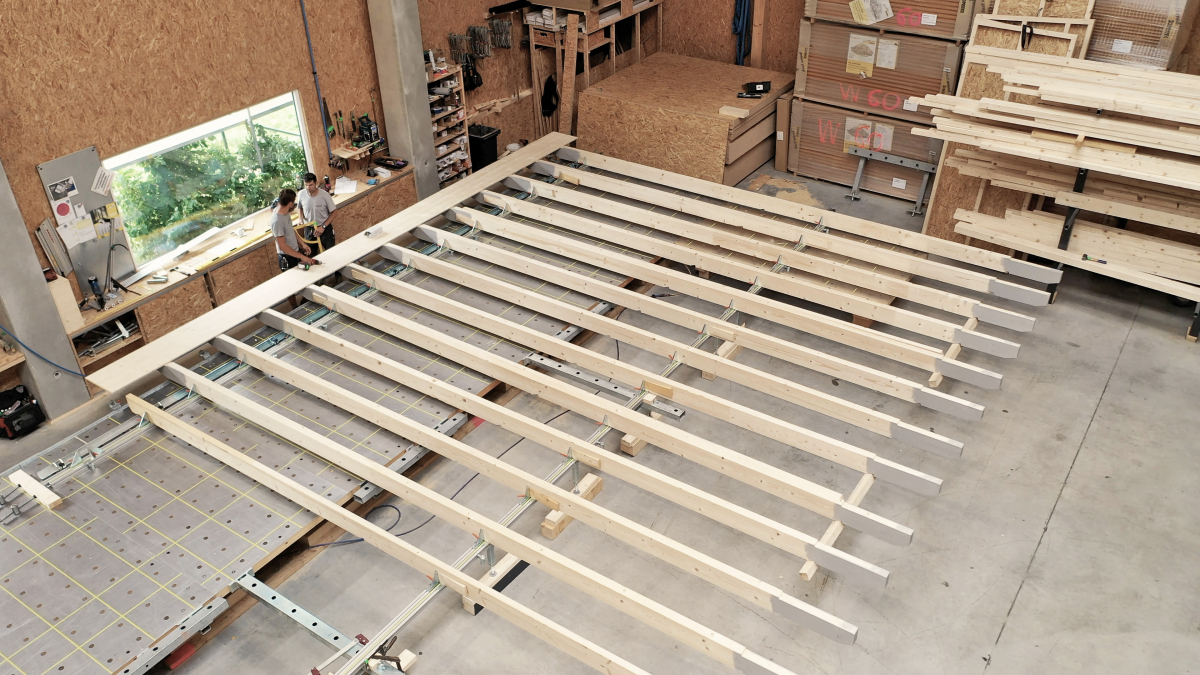

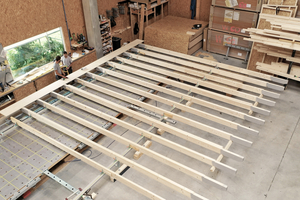

Die Montage der Dachelemente erfolgt am Montagetisch witterungsunabhängig, ohne Absturzgefahr und ergonomischer für die Zimmerer
Foto: woodtec Fankhauser GmbH

Bei der woodtec Fankhauser GmbH sieht man in der Vorfertigung eine wichtige Chance für die Zukunft des Handwerks. „Mit dem Montagetisch hat man eine Profilösung für die Wandfertigung und kann diese durch eine platzsparende Lösung für Dachelemente jederzeit erweitern“, meint Thomas Fankhauser. Der Montagetisch mit Systemerweiterung von woodtec Fankhauser eignet sich ­sowohl für Zimmereien, welche die Fertigung von Dächern in die Halle verlegen möchten, als auch für Dach­deckerbetriebe, die auf dem System Wandelemente ­vorfertigen möchten. Die Unfallgefahr beim Aufrichten auf der Baustelle wird dabei durch die Vorfertigung in der Halle reduziert und die Arbeit durch Hilfsmittel wie Kran und ­Montagetisch erleichtert. Mehr Informationen finden Sie unter www.woodtec.ch.

Autor

Benjamin Fankhauser ist Vertriebsleiter und Produktentwickler bei der woodtec Fankhauser GmbH in Pfaffnau (CH).
