Dachabdichtung und Dämmung für Wasserwelt Rulantica

„Um dieses einzigartige Projekt realisieren zu können, haben wir sorgsam die passenden Partner ausgesucht“, erinnert sich Thomas Renner-Boh. Er ist Beauftragter der Geschäftsführung für den Wasserpark Rulantica und „Direktor Baumanagement“ der Mack Solutions vom Europa-Park in Rust. „Zum Beispiel ging die Firma Holzbau Amann mit uns einen langen Weg durch die Planung der außergewöhnlichen Dachkonstruktion (siehe Baustelle des Monats „Holzbau“ ) und unser bewährter Partner für Flachdachabdichtungen, die Peter Gerber GmbH, hat uns trotz der enormen Dimensionen und des strammen Zeitplans auch dieses Mal die Treue gehalten.“ Die von den Architekten vorgeschlagene Dachkonstruktion habe ihn von Anfang an fasziniert, sagt Thomas Renner-Boh. Der gelernte Bauingenieur hatte sich im Studium gegen den Stahlbau und für den Holzbau entschieden. Der Werkstoff Holz strahle genau die natürliche Wärme aus, die sich das Planungsteam für die besondere Themenwelt "Rulantica" gewünscht habe. Dank der verfügbaren Verleimungstechnik sei Holz ja heute selbst in einem Schwimmbad unter gleichbleibenden Bedingungen unproblematisch zu verwenden, sagt Renner-Boh. „Wir werden die Luftfeuchtigkeit von etwa 65 Prozent bei 35 °C Raumtemperatur sehr genau regeln. So wird das Holz sich schnell anpassen und dann keinen Schwankungen hinsichtlich Temperatur und Feuchte mehr ausgesetzt sein“, sagt der Bauingenieur.

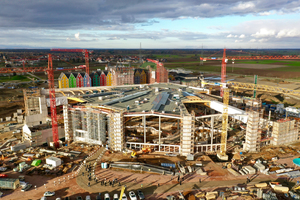

Vorgefertigte Brettsperrholzelemente

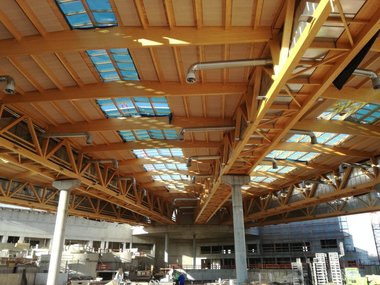

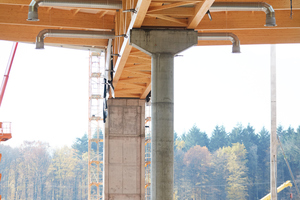

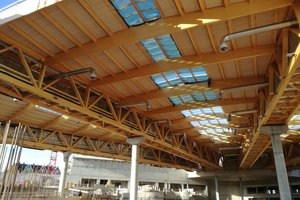

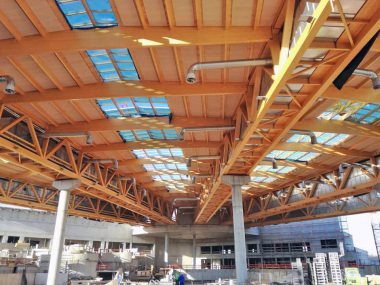

Die Dachkonstruktion ruht auf fünf Holzbindern mit einer Länge von je 86 Metern und einem Gewicht von je rund 85 Tonnen. Die Brettsperrholzelemente für die Dachkonstruktion wurden von Holzbau Amann bereits werkseits vollständig vorgefertigt. Sogar die unter der Decke abzuhängenden Schallschutzelemente wurden daran befestigt. Durch eine Kombination von Holzwolle-Leichtbauplatten (HWL-Platten) mit der Schallschutzplatte „RAF-SE“ von Rockwool wird nach den Berechnungen der Akustikfachplaner eine gute Schallabsorption über weite Frequenzbereiche hinweg erreicht.

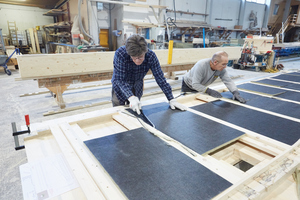

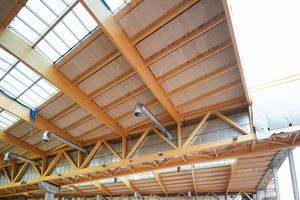

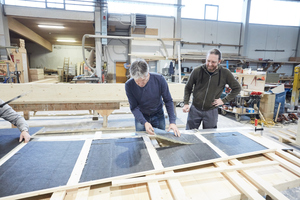

Die „RAF-SE“ ist eine formstabile Steinwolle-Dämmplatte, kaschiert mit schwarzem Vlies für den Einsatz als schallabsorbierende Auflage auf abgehängten, gelochten oder geschlitzten Akustikdecken sowie zur Wandbekleidung. Sie ist nichtbrennbar, nicht glimmend, wärme- und schalldämmend, schallabsorbierend und diffusionsoffen sowie recycelbar. Im Dach über der großen Wasser-Erlebniswelt von „Rulantica“ liegt sie auf der Unterbekleidung der Akustikelemente aus HWL-Platten in einem etwa 10 cm hohen Luftraum. Fixiert wurde die „RAF-SE“ in einem Rahmen aus schmalen Holzleisten, die in der Werkstatt von Holzbau Amann auf die Rückseite der Bekleidung geschraubt wurden. Das gesamte Akustikelement ist mit Steghölzern an den großen Holzelementen der Dacheindeckung befestigt.

80 000 Spezialschrauben halten die Dämmung

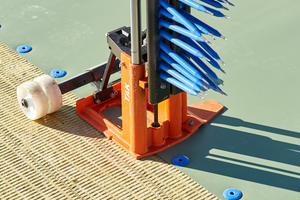

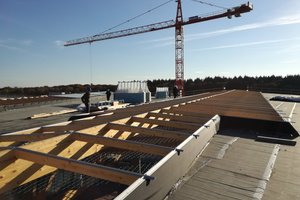

Das Team der Peter Gerber GmbH aus Bahlingen am Kaiserstuhl begann im April 2019 damit, auf dem Holzdach der Indoor-Wasserwelt rund 10 500 m² Fläche zu dämmen. Sofort nach Einbau eines Schalelements wurden witterungsbeständige Dampfsperren (Bauder)  aufgebracht. Die darauf verlegte Rockwool-Dämmung wurde mit Holzschrauben von SFS Intec mechanisch befestigt. Diese zeichnen sich dadurch aus, dass innerhalb spezieller Kunststofftüllen verzinkte Befestiger bereits vormontiert sind. „So erreichen wir den höchsten Schutz vor Wärmebrücken, der bei dieser Dachkonstruktion zu erreichen ist“, so die Überzeugung von Jakob Gerber, einer der drei Geschäftsführer des Dachdeckerbetriebs. „Nach den Berechnungen zum Wärmeschutz ist die Arbeit mit solchen Spezialbefestigern eine sichere Alternative zur Arbeit mit normalen, durchgehenden verzinkten Schrauben, die wir auf dem Holzdach keinesfalls hätten einsetzen dürfen.“

Immerhin rund 80 000 dieser Spezialschrauben wurden auf dem Holzdach des „Rulantica“ verarbeitet. Pro Quadratmeter wurden im Schnitt vier Befestigungen gesetzt. Ihre genaue Positionierung erfolgte unter Berücksichtigung der vom Unternehmen Sika berechneten Windsogkräfte. Sika lieferte die Dachabdichtung, eine „Sarnafil TS 77-18 “-Dachbahn in der Farbe grün, die per Heißluft verschweißt wurde.

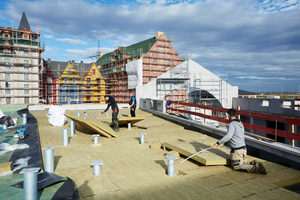

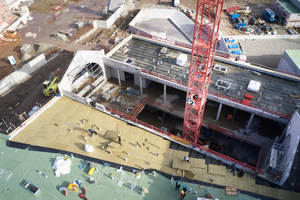

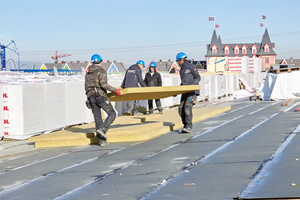

Verarbeitet wurden zweilagig „Durock 037“-Dämmplatten der Wärmeleitfähigkeit 037 zu einer Dämmdicke von insgesamt 220 mm. Die Verlegung der Dämmung verlief wie bei anderen Projekten auch. Auf die Dampfsperre verlegten die Handwerker die druckbelastbaren „Durock“ 037-Steinwolle-Dämmplatten. „Diese Dämmplatten sind nicht brennbar und haben sehr gute Wärmedämmeigenschaften“, fasst Jakob Gerber zusammen. Auf den ausgewiesenen Laufwegen, die auch mit einer andersfarbigen Abdichtung markiert werden, wurden von den Handwerkern „Megarock“-Platten verlegt. Diese Dämmplatten bieten aufgrund ihrer hoch verdichteten, lastverteilenden Oberlage eine hohe Widerstandsfähigkeit gegen mechanische Beanspruchungen, die später bei der Wartung von auf dem Dach stehenden Anlagen nicht zu vermeiden sind. Die Arbeiten wurden in enger Abstimmung mit dem Dämmstoffhersteller Rockwool getätigt.

Durchdringungen anschließen

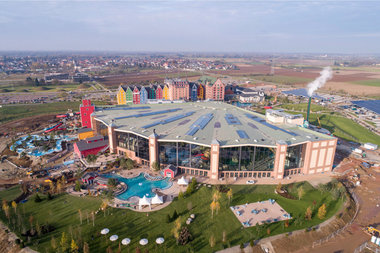

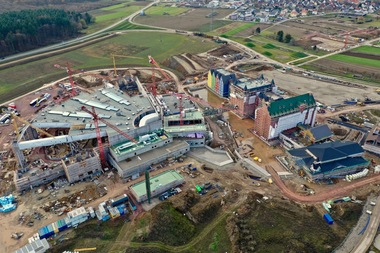

Auf den Stahlbetondecken der Umkleide und Gastronomiebereiche werden an etwa 850 Stellen als Unterkonstruktion der Lüftungsgeräte und Lüftungskanäle die Abdichtungs- und Dämmebenen durchdrungen. Hier mussten die Dachdecker der Peter Gerber GmbH hohlraumfrei die Wärmedämmung anschließen und die Abdichtung besonders sorgsam anarbeiten. Hier agierten die Dachdecker in enger Abstimmung mit den TGA-Planern, die später auf die Stahlstützen ihre Entfeuchtungsanlagen, Lufttauscher und vieles mehr setzen werden. Die nach der Dämmung aufgebrachte Dachbahn und die dazu passenden Abdichtungsmanschetten vom Hersteller Sika wurden im Auftrag des Bauherrn in einem speziellen Grünton geliefert, um das Dach nicht als Industriebau wirken zu lassen. Der Bauherr wünschte sich eine ansprechende Optik seiner Gebäude auch aus der Luft. „Wenn sich ein Besucher über „Rulantica“ im Internet informiert, soll er schon anhand der Bilder von Google Earth einen guten ersten Eindruck haben“, erklärt Thomas Renner-Boh die Eigenschaft des Europa-Parks, seine Projekte und Attraktionen so ansprechend, detailverliebt und authentisch wie möglich zu gestalten.

Die Peter Gerber GmbH hatte neben den Dacharbeiten (auch Gründächer) auch die Blechnerarbeiten ausgeführt. Hierbei wurde zum Beispiel die Fassadentürme mit Blech verkleidet. Zudem wurden insgesamt 3,5 Kilometer Attikaabdichtung mit Titanzink (Hersteller Rheinzink) verarbeitet.

„Wir haben mit einem tollen Projektteam gearbeitet“, sagt Jakob Gerber als einer der Geschäftsführer des Familienbetriebs, „das hat viel Freude gemacht. Und wir konnten bei diesem Projekt wieder unseren gesamten Erfahrungsschatz ausspielen, nicht nur am Hauptdach, sondern auch beim Montieren der Lichtkuppeln, der RWA-Anlagen und den vielen Dachdurchdringungen.“

Hier lesen Sie mehr über die Holzkonstruktion des Daches der Wasserwelt „Rulantica“.

Dipl.-Ing. Matthias Becker ist Produktmanager im Bereich Hochbau bei der Rockwool GmbH & Co. KG in Gladbeck.
