Schnelle Montage rahmenloser Module

Der Hersteller für Cadmiumtellurid (CdTe)-Dünnschichtmodule Calyxo hat ein Montagesystem entwickelt, das speziell für die Installation rahmenloser Module auf Trapezblechdächern entwickelt wurde.

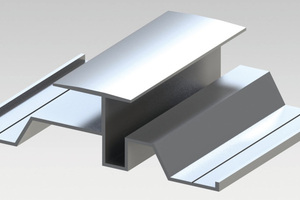

Das MX1 genannte Einlegessystem aus Aluminium ermöglicht die schnelle Montage der hauseigenen CX3-Module. Aber auch rahmenlose Module anderer Hersteller mit einer maximalen Stärke von 6,8 mm können mit dem speziell für die Befestigung von Glas-Glas-Laminaten entwickelten System auf Trapezblechdächern fixiert werden.

Dabei belastet eine Installation mit dem MX1-Montagesystem das Dach mit weniger als 20 kg/m2. Dies ermöglicht die sichere Montage von PV-Anlagen auch auf weniger tragfähigen Dächern. Dank der Einlegetechnik kann bei der Modulinstallation werkzeuglos gearbeitet werden, da weder geklemmt noch verschraubt wird. Neben der Zeitersparnis ist dieses Konzept auch äußerst modulschonend, denn durch die schwimmende Modullagerung lassen sich thermische Flächenausdehnungen der Profile vom Gesamtsystem entkoppeln.

Calyxo GmbH
06766 Bitterfeld-Wolfen
Tel.: 03494 368980-101
x

Thematisch passende Artikel:

Ausgabe 03/2011

PV-Module auf Trapezblechen

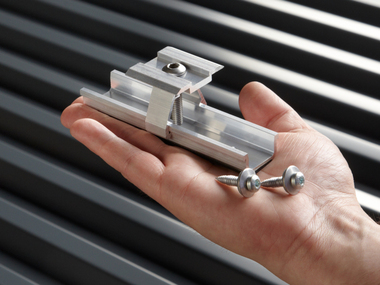

Das TopFix 200-System von IBC ist speziell für die Montage auf Trapezblechdächern entwickelt worden. Die Konstruktion wird mit einem UV-beständigen Hochleistungsklebeband auf dem Trapezblech...
