Neue Leitlinie zur Beurteilung vorgehängter, hinterlüfteter Fassaden (VHF)

Wie lässt sich die Qualität einer vorgehängten, hinterlüfteten Fassade (VHF) beurteilen und welche Toleranzen sind zulässig? Wann ist das Erscheinungsbild beeinträchtigt und welche Grenzabweichungen sind vertretbar?

Mit der neuen Leitlinie „Beurteilungsmethodik und Toleranzen von Vorgehängten Hinterlüfteten Fassaden (VHF)“ hat der FVHF einen praxisorientierten Handlungsleitfaden erstellt, der Planern und Handwerkern Hilfestellungen zur Abnahme einer vorgehängten, hinterlüfteten Fassade an die Hand gibt. Die neue Leitlinie des Fachverbandes Baustoffe und Bauteile für vorgehängte hinterlüftete Fassaden e.V. (FHVF) legt den Rahmen für VHF-spezifische und teilweise nicht in Normen und Vorschriften geregelte Toleranzen fest. Im ersten Teil geht die Leitlinie auf die Beurteilungskriterien ein und hält die Grundbedingungen für eine optische Beurteilung der Fassadenkonstruktion fest. Zur Bewertung der Qualität der Ausführung stellt zum Beispiel die „Oswald-Matrix“ den Grad der optischen Beeinträchtigung einer Gewichtung des optischen Erscheinungsbildes gegenüber. So lässt sich klar ablesen, ob es sich bei dem optischen Mangel um eine Bagatelle, eine hinnehmbare oder nicht hinnehmbare Beeinträchtigung handelt. Auch zu den zulässigen Farbtoleranzen und der Oberflächenqualität stellt die FVHF-Leitlinie Beurteilungsmethoden vor.


Toleranzen und Grenzwerte

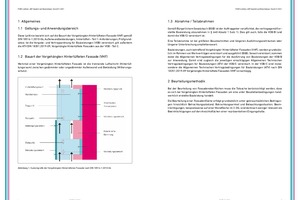

Die in der DIN 18202:2019‑07 geregelten Bautoleranzen gelten auch für die VHF und müssen bereits in der Ausführungsplanung berücksichtigt werden. Wie genau die Begriffe zur Bewertung der Abweichungen definiert und die Grenzwerte interpretiert werden, fasst die FVHF-Leitlinie im zweiten Teil zusammen. In übersichtlichen Tabellen und Matrizes sowie Detailzeichnungen werden die Grenzwerte für Maß-, Winkel- und Ebenheitsabweichungen veranschaulicht. Zusätzliche Toleranzanforderungen gelten bei sichtbaren Befestigungselementen sowie bei der Planung von Fugenbreite und Fugenversatz. Eine Auflistung normativer Bezüge und ein Literaturverzeichnis vervollständigen die Leitlinie. Diese kann gegen eine Schutzgebühr von 9,95  €  beim FVHF unter bestellt werden. Weitere Informationen finden Sie auch unter www.fvhf.de.
