Brandsicher eingebaut
Brandschutz bei Strang- und Raumlüftern
Fehler beim Einbau von Dachabläufen und Rohrdurchdringungen im Flachdach lassen sich vermeiden. In Teil 8 unserer Praxistipp-Reihe für Dachhandwerker beschäftigen wir uns mit der Frage, wie Strang- und Raumlüfter oder Rohrdurchführungen in Dächern mit F90- Anforderungen eingebaut werden müssen.
Bei einer F90-Konstruktion muss das Dach mit allen, auch so genannten kleinen Durchdringungen, dem Feuer 90 Minuten lang standhalten. Die Nachfrage von Dachhandwerkern zeigt, dass insbesondere Rohrdurchdringungen dabei eine Herausforderung sein können. Auch wenn das Lüftungssystem vorwiegend mit nicht brennbaren Bauteilen erstellt wird, ist auf den geforderten vorbeugenden Brandschutz zu achten.
Der ausreichende Schutz nach Feuerwiderstandsklasse F30/60/90 lässt sich mit dem „SitaMulti“-Gully in Verbindung mit dem „SitaVent“-Systemlüfter herstellen. Der Rohrleitungsanschluss erfolgt dabei durchgängig mit nicht brennbaren Rohren bis zur Grundleitung.
Für Brandfälle gerüstet

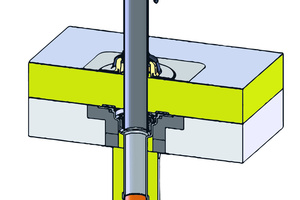

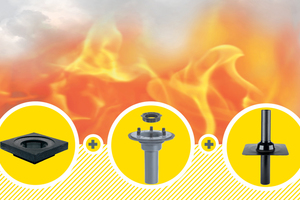

Die Kombination von nicht brennbarem „SitaMulti“-Gussgully mit dem „SitaVent“-Systemlüfter aus PU- und PE-Rohr bietet eine fachgerechte Lösung für F90-Konstruktionen. Die Kombination aus Gully und Systemlüfter wurde durch die ML Sachverständigen GmbH, Dipl.-Ing. Manfred Lippe, geprüft und gutachterlich bestätigt. Zusätzlich hat die Sita Bauelemente GmbH eine Brandprüfung vom Materialprüfungsamt NRW durchführen lassen, das die Stellungnahme des Sachverständigenbüros und die Einbaudetails bestätigte. Eingebaut in einer mindestens 140 mm dicken Stahlbetondecke, mit dem dazu gehörenden, nicht brennbaren Schaumglasdämmkörper, bietet der „SitaMulti“ eine Abschottung in Dachflächen mit F30/60/90-Anforderungen. Oberhalb des Gussgullys wird der Systemlüfter in etwa 1 m² nichtbrennbare Dämmung mittig eingesetzt. Über eine fest eingeschäumte Wunsch-

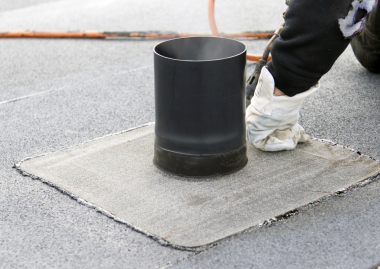

anschlussmanschette an der Grundplatte wird der Lüfter in die Abdichtung eingebunden. Vervollständigt wird die Konstruktion mit einer mindestens 500 mm langen und 30 mm dicken, nicht brennbaren Dämmung am Rohrleitungsanschluss.
Dr.-Ing. Susanne Kasparek ist Produktmanagerin bei der Sita Bauelemente GmbH in Rheda-Wiedenbrück.
Praxistipp-Download
Diesen Praxistipp können Sie als einen von 12 in der Gratis-Download-Bibliothek herunterladen: https://www.sita-bauelemente.de/service/sitatipps.html
