Schneller Anschluss

Probleme lassen sich lösen, Fehler bei der Flachdachentwässerung vermeiden. In einer Serie bieten wir Dachhandwerkern Tipps, damit es in der täglichen Praxis gut läuft. In Teil neun zeigen wir, wie man bei dem Einbau des rechteckigen „SitaTurbo“-Attikagullys Zeit und Aufwand spart.

Der saubere Anschluss der Abdichtungsbahn an die Aussparungen des „SitaTurbo“-Attikagullys erfordert handwerkliches Geschick und Sorgfältigkeit. Gerade die Löcher für die Gewindebolzen sind intensive Feinarbeit und können nur mit dem Stanzeisen exakt hergestellt werden. Die Verwendung einer genau vorgestanzten Anschlussmanschette aus dem Material der verwendeten Abdichtungsbahn erleichtert die Arbeit und sorgt für eine enorme Zeitersparnis. Die Wunschanschlussmanschette ist passend zur jeweiligen Bitumen- oder Kunststoffabdichtungsbahn erhältlich. Ihr Einsatz sorgt dafür, dass die Montage eine Sache von wenigen Minuten ist.



Schritt für Schritt zur sauberen Abdichtung

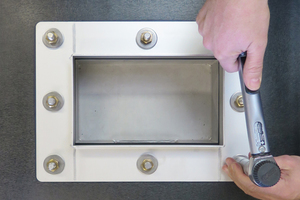

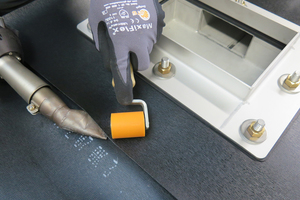

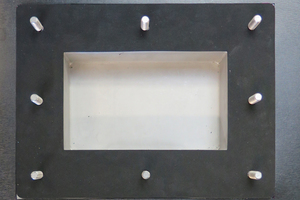

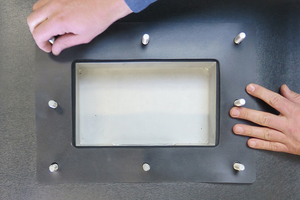

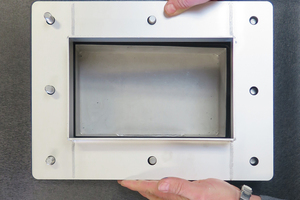

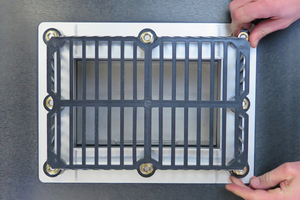

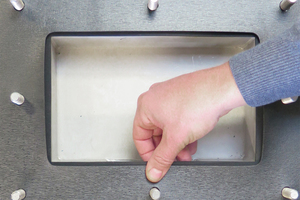

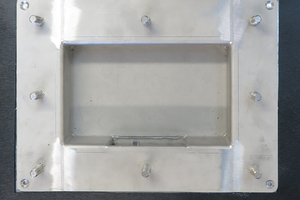

Zuerst wird die Abdichtungsbahn über den „SitaTurbo“ gelegt, um den Festflansch herum ausgeschnitten (siehe oben Bild 1) und die erste, also untere, Dichtmanschette aufgelegt (Bild 2). Danach folgt die Anschlussmanschette aus dem Material der Abdichtungsbahn (Bild 3). Als nächstes wird die zweite, obere Dichtmanschette aufgelegt (Bild 4) und dann der Losflansch – eventuell mit Anstau für die Notentwässerung – aufgesetzt (Bild 5). Das kreuzweise Verschrauben mit dem Drehmomentschlüssel sichert nun die Dichtung zum Gully-Topf (Bild 6). Abschließend wird die ­Anschlussmanschette einfach auf die vorhandene ­Abdichtungsbahn aufgeschweißt (Bild 7). Nach dem zweimaligen Nachziehen der Schrauben wird der „SitaTurbo“-Kiesfang als letztes Bauteil aufgesetzt und festgeschraubt (Bild 8). Das Resultat sind einige Minuten Arbeitszeitersparnis pro eingebautem Gully.

Autorin

Dr.-Ing. Susanne Kasparek ist Produktmanagerin bei der Sita Baulemente GmbH in Rheda-Wiedenbrück.

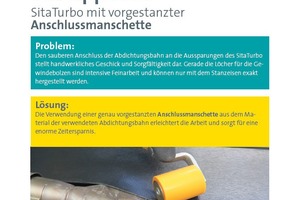

Praxistipp-Download

Diesen Praxistipp finden Sie als einen von zwölf in der Download-Bibliothek von Sita, online unter: www.sita-bauelemente.de. Das PDF-Dokument finden Sie unter dem Menüpunkt „Service“ bei den „SitaTipps“.
