Vorgebohrte Holzbauteile mit Holznagel verbinden

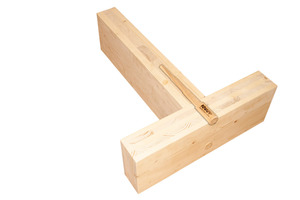

Mit dem Holzbaunagel „Mateo“ lassen sich vorgebohrte Holzbauteile wie Balken, Haupt- und Nebenträger, Stützen sowie Brettsperrholzwände stabil verbinden. Der Nagel ist in den Holzarten Buche und Esche erhältlich. Nach dem Einschlagen quillt der Nagel im Holz auf und hält die Bauteile zusammen.

Der „Mateo“-Stufennagel aus massivem Hartholz, entwickelt von der Knapp GmbH, ermöglicht langlebige und metallfreie Holz-Holzverbindungen. Dabei lässt sich der Holznagel sowohl auf der Baustelle als auch in der Vorfertigung einsetzen.

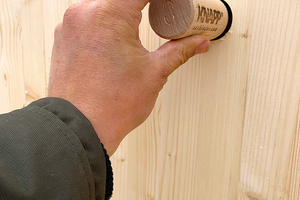

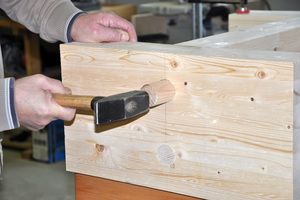

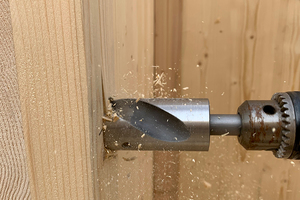

Für die Montage des Holznagels ist zunächst eine Stufenbohrung in den zu verbindenden Holzbauteilen nötig. Die Bohrung kann entweder mit handgeführten Elektrowerkzeugen oder mit einer CNC-Fräse erstellt werden. Der Stufennagel wird anschließend in das Bohrloch eingesteckt. Das Kopfteil des Nagels wird nach dem Einstecken mit wenigen Hammerschlägen bis zum Anschlag eingetrieben, damit der Nagelkopf die Verbindung zusammenzieht. Danach muss man nur noch, wenn vorhanden, den außen überstehenden Teil des Holznagels abschneiden und abschleifen.

Nach der Verarbeitung quillt der bei 7-8 Prozent Holzfeuchte maßhaltige Nagel auf und hält die Bauteile sicher zusammen. Dabei verhält er sich wie ein eingewachsener Ast: Einmal eingeschlagen, lässt er die verbundenen Holzbauteile quasi „zusammenwachsen“. In Esche (zäh und duktil) ist der Stufennagel bis zu 0,8 t belastbar, in Buche sogar bis zu einer Tonne. Mit wasserfestem Leim verklebt, werden noch höhere Auszugswerte erreicht und die Verbindung zusätzlich gesichert.

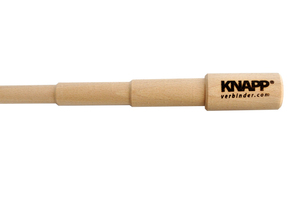

Holzstufennagel aus Esche oder Buche

Der verschliffene, hölzerne Nagelkopf gleicht sich nach dem Einschlagen optisch den umgebenden Bauteilen an. Alternativ kann die konstruktive Verbindung als architektonisches Stilelement hervorgehoben werden. Der Stufennagel „Mateo“ wird in zwei Ausführungen angeboten: als Holzbaunagel aus Buche „L 320“ und aus Esche „L 320“ mit jeweils 320 mm Länge. Die einzelnen Stufen des Holznagels haben dabei verschiedene Durchmesser (40, 30, 25, 20 mm). Auf Anfrage können die Holznägel auch in weiteren Holzarten geliefert werden. Passend dazu bietet der Hersteller Knapp als Zubehör den Stufenbohrer HS mit 16 mm Schaft zum Vorbohren der Nagellöcher an. Der Holznagel „Mateo“ hat noch einen kleinen Bruder: Der „Miller Dowel“ ist ein Holznagel für Massivholzmöbel, die damit komplett ohne Schrauben auskommen sollen. Mehr Informationen und Details über dieses und weitere Verbindungssysteme finden Sie online unter www.knapp-verbinder.com.

Autorin

Dipl-Ing. (FH) Christine Ryll ist Fachjournalistin und Inhaberin des Presse- und PR-Büros rylltext in München.
