S-förmige Holz-Hängebrücke

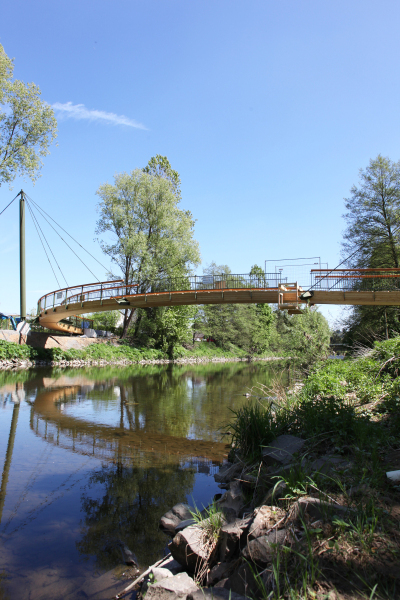

Im Mai wurde die neue Aggerbogenbrücke in Lohmar-Wahlscheid feierlich eingeweiht. Die an Stahlpylonen abgehängte, rund 62 m lange Holzbrücke verläuft in einer S-Form über die Agger, um den erforderlichen Hochwasserquerschnitt samt Freibord einzuhalten. Für Entwurf, Planung und Bauüberwachung war das Lohmarer Ingenieurbüro Miebach zuständig. Das Haupttragwerk der fünf-feldrigen Pylonbrücke besteht aus blockverleimten Brettschichtholz-Balken (Fichte). Wesentliches Gestaltungsmerkmal ist die im Grundriss s-förmig gebogene Anordnung des Brückenkörpers – in Anlehnung an den Verlauf des Flusses im „Aggerbogen“. Darüber hinaus bietet die S-Form, durch die annähernd parallele Anordnung der Rampen zur Flussrichtung, sehr wenig Staufläche bei Hochwasser. Die Fahrbahn wird von zwei Stiftpylonen abgespannt, wodurch nur wenige Fundamente erforderlich sind. Das horizontale Fahrbahn-Band wirkt auf Grund seiner schlanken Form leicht und filigran. Wegen des günstigen Verhältnisses zwischen Eigengewicht und Festigkeit ist der Werkstoff Holz nicht nur aus ästhetischen Gründen hierfür erste Wahl. Der Belag aus Naturstein (Granitbelag, 7 cm dick) ist dauerhaft und zugleich wichtiges Element für eine geschlossene Abdeckung des Holztragwerks, also Teil des konstruktiven Holzschutzes. Das Haupttragwerk besteht aus blockverklebtem Brettschichtholz und wird als massiver, geschwungener Block eingesetzt. Die Trägerhöhe liegt bei 54 cm und ist oberseitig vollflächig abgedeckt. Alle exponierten Bauteile wie zum Beispiel die Pylone, die Zugstangen und das Geländer bestehen aus Stahl oder Naturstein.
