Neuer Dachstuhl für eine Lagerhalle

Die Holzbau Rehm GmbH aus der Nähe von Straubing ist auf die Planung und den Bau von Holzhäusern, Anbauten, Aufstockungen und Dachstühlen spezialisiert. Seit rund 15 Jahren nutzt die Zimmerei für ihre Bauprojekte OSB-Platten von West Fraser, so auch bei einem aktuellen Projekt in Ergoldsbach (Landkreis Landshut). Dort entstand eine neue Lagerhalle für den ortsansässigen Bauhof. Die Halle bietet genügend Platz für fünf Bauhoffahrzeuge, eine Werkstatt und Equipment wie Maschinen und Werkzeuge.

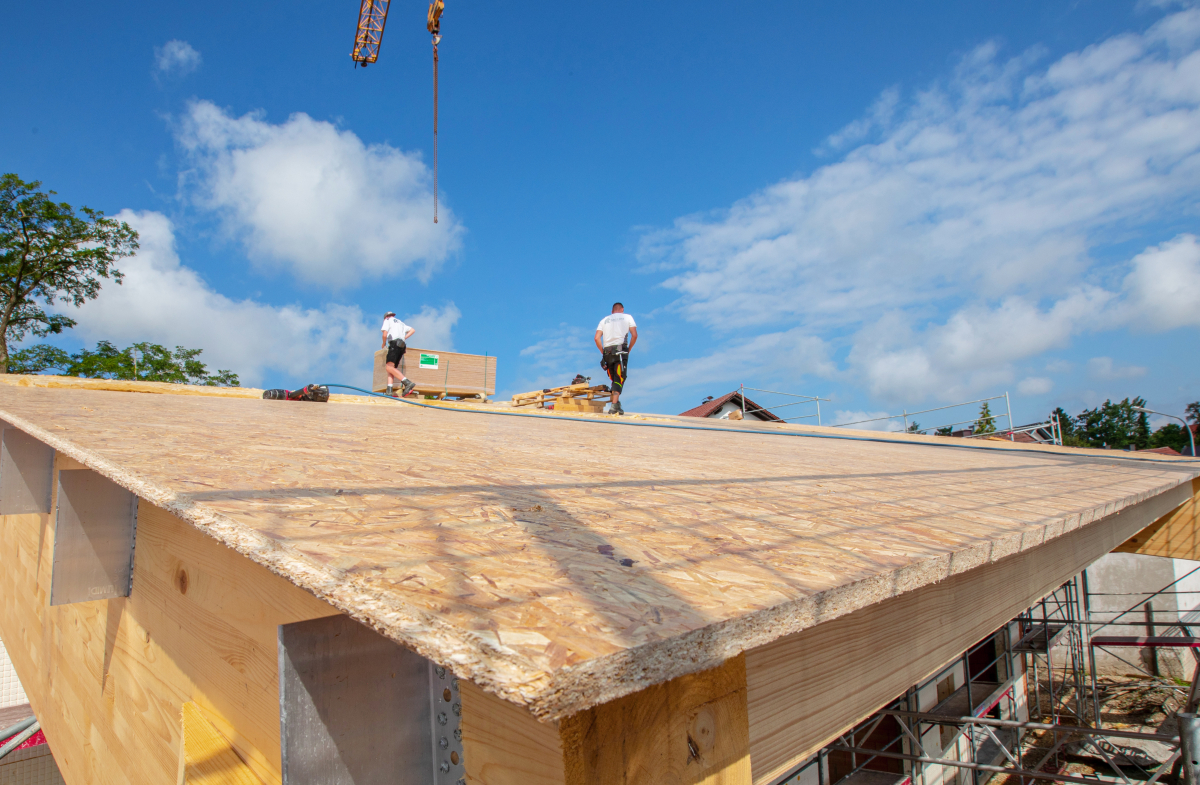

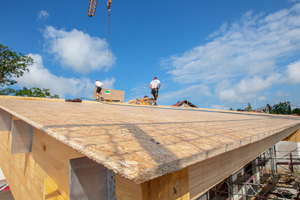

Der Bauhof in ­Ergoldsbach wurde um eine neue Lagerhalle erweitert. Bei der Konstruktion des Daches kamen rund 2000 m² „SterlingOSB/3-Zero“-Platten zum Einsatz
Foto: West Fraser / Ulrich Meyer

Für die Konstruktion des Dachstuhls der Halle ­erstellten die Zimmerer von Holzbau Rehm ein Tragwerk aus Satteldachbindern und Koppelpfetten. Darüber montierten sie 12 mm dicke „OSB/3-Zero“-Platten von West Fraser. Über der OSB-Schalung verlegten sie eine Zwischensparrendämmung, bestehend aus einem Mineral­wollklemmfilz in einer Dicke von 26 cm. Anschließend montierten die Handwerker über der Dämmebene eine Dachschalung aus 18 mm „OSB/3“-Platten. Darüber ­verlegten sie diffusionsoffene Dachbahnen und ­montierten eine Konter- und Traglattung. Eingedeckt wurde das Dach mit Großfalzziegeln.

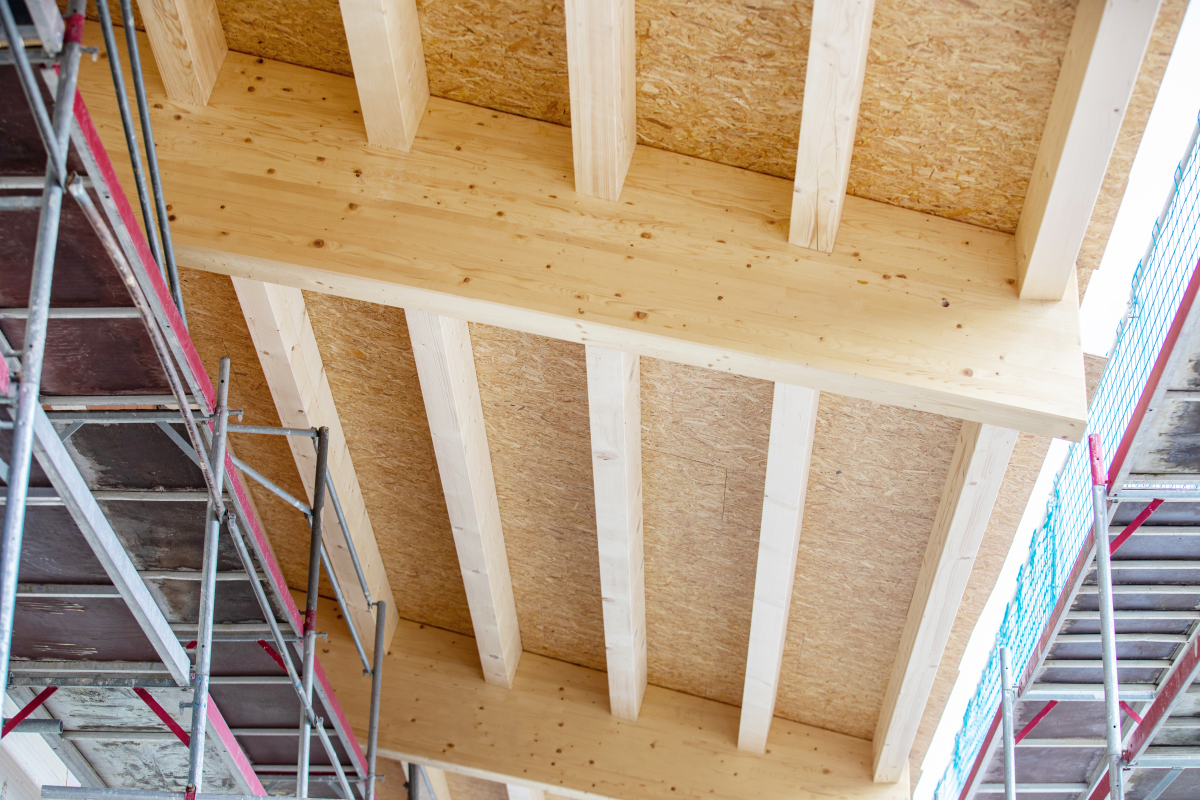

Das Dachtragwerk besteht aus Satteldachbindern und dazwischen montierten Koppelpfetten. Unter dem Vordach bleiben das Tragwerk und die OSB-Schalung sichtbar
Foto: West Fraser / Ulrich Meyer

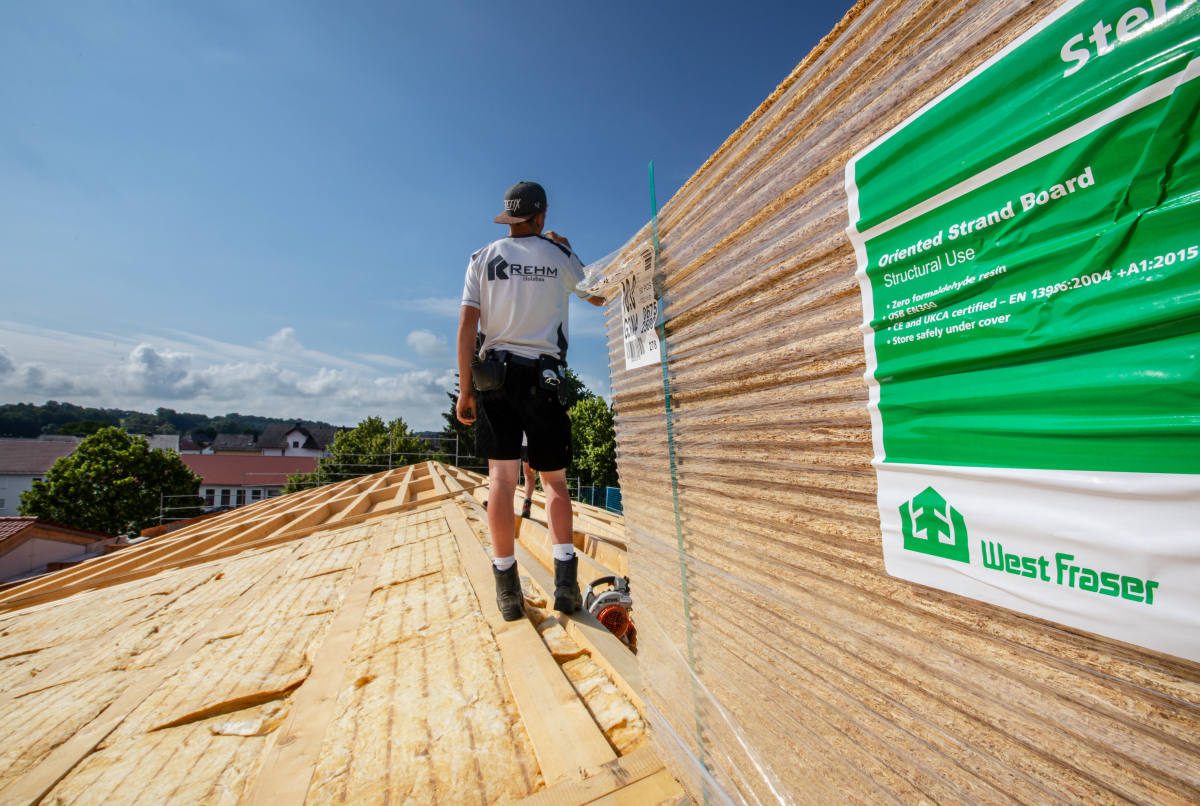

Bei der Konstruktion des Dachstuhls für die Lagerhalle kamen mehr als 2000 m² „Sterling OSB/3-Zero“-Platten von West Fraser zum Einsatz. Sowohl für die Innenverschalung des Daches als auch für die Erstellung der äußeren Dachschalung kamen die OSB-Platten in einem Format von 2500 x 675 mm in Dicken von 12 bis 22 mm zum Einsatz. Die ungeschliffenen Platten sind mit einer Nut- und Federverbindung ­ausgestattet, was die Verlegung und Fügung der Platten erleichtert und die „endlose“ Verlegung über große Flächen hinweg ermöglicht. „Die ,OSB/3‘-­Platten nach EN 300 können wir sehr gut sowohl für tragende als auch verkleidende Zwecke einsetzen“, sagt ­Alexander Rehm, Geschäftsführer von Holzbau Rehm.

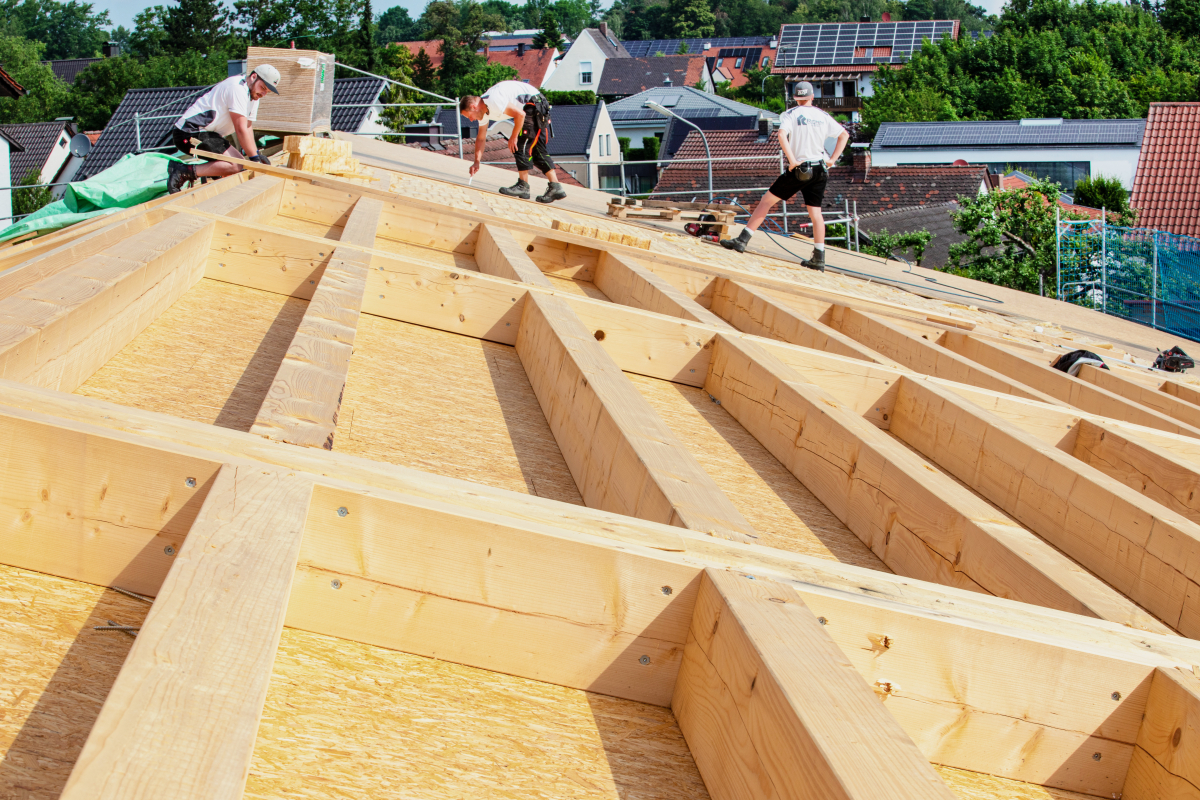

Über der Schalung aus OSB-Platten montierten die Zimmerer ein weiteres Holztragwerk und fügten eine Dämmung aus Mineralwolle in die Gefache ein
Foto: West Fraser / Ulrich Meyer

Während beim Dachüberstand der Lagerhalle die markante OSB-Struktur der Platten von unten sichtbar bleibt, haben die als Dachschalung verbauten Holzwerkstoffplatten eine tragende und aussteifende Funktion und sind nach Fertigstellung des Dachaufbaus nicht mehr sichtbar. Jakob Bindhammer, der das Projekt in Ergoldsbach als verantwortlicher Architekt betreut hat, erklärt: „OSB-Platten können für den gewerblichen und – wenn gestalterisch sinnvoll – auch für den privaten Bereich entsprechend auf Sicht verbaut werden. Bei der neuen Bauhof-Halle erfüllen sie die Funktion der Dampfbremse und der Dachuntersicht im Hallenbereich. Die Lagerhalle verfügt über ein vier Meter tiefes, auskragendes Vordach, auch hier bleiben die ,SterlingOSB-Zero‘-Platten nach der Fertigstellung sichtbar.“ Die OSB-Platten für das Projekt in Ergoldsbach wurden über den Baustoffhändler Schwarz & Sohn bezogen, das Unternehmen hat mehrere Niederlassungen, unter anderem in Dingolfing.

Montage mit verzinkten, magazinierten Nägeln

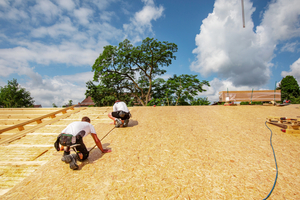

Die Zimmerer sägten die OSB-Platten auf der Baustelle mit Handkreissägen zu und befestigten sie mit verzinkten, magazinierten Nägeln
Foto: West Fraser / Ulrich Meyer

Die Zimmerer sägten die OSB-Platten vor der Verlegung auf dem Dach mit Handkreissägen zu und befestigten sie mit verzinkten, magazinierten Nägeln. „Im Durchschnitt ­verarbeiten wir pro Jahr um die 1100 m² OSB-­Platten“, sagt Alexander Rehm. Bei der Erstellung des Dachstuhls für die Lagerhalle in Ergoldsbach seien doppelt so viele OSB-Platten wie bei vergleichbaren Projekten zum Einsatz gekommen, erklärt Rehm.

Nachhaltigkeit und Klimaschutz beim Bauen sind dem Unternehmen Holzbau Rehm, das 16 Mitarbeitende und zwei Lehrlinge beschäftigt, ein großes Anliegen. Die Zimmerei nutzt für ihre Projekte möglichst heimische Hölzer. „Neben dem guten Angebot von West Fraser und dem engen Austausch mit dem Außendienst­mitarbeiter gab die Nachhaltigkeit der ,OSB/3-Zero‘-Platten den Ausschlag, diese zu verbauen“, sagt ­Alexander Rehm.

„Das von uns zu OSB-Platten verarbeitete Holz fällt bei der Durchforstung nachhaltig bewirtschafteter Wälder an“, erklärt Reiner Kohlwey, Direktor ­Marketing & Akquisition für die Region DACH (Deutschland, Österreich, Schweiz) bei West Fraser. Die „Sterling OSB-Zero“-Platten sind seit 2015 in Deutschland, Österreich und der Schweiz nicht nur mit dem Zusatz „klima­neutral“, sondern auch als „klimapositiv“ erhältlich. „Das heißt, die Platten speichern während der gesamten Nutzung mehr CO₂, als im Prozess vom Wald bis zur Baustelle ausgestoßen wird“, erklärt Kohlwey. Mehr Informationen finden Sie unter https://www.westfraser.de/

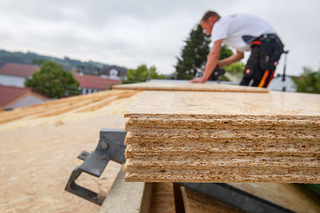

Sowohl für die Innenverschalung des Daches als auch für die Erstellung der Dachschalung kamen die OSB-Platten in einem Format von 2500 x 675 mm in Dicken von 12 bis 22 mm zum Einsatz
Foto: West Fraser / Ulrich Meyer

Autor

André Kolbinger ist Account Manager für die Region Süd bei der Firma West Fraser.
