Holz auf Beton – schnell und sicher

Für die Befestigung von Holzbauteilen auf Beton gibt es zahlreiche, teils sehr arbeitsintensive Lösungen. Eine einfache und sichere Vorgehensweise ist die Montage mit Schraubankern. Diese werden in Durchsteckmontage in ein Bohrloch gedreht, und schon besteht eine formschlüssige, sofort tragfähige Verbindung.

Der Schwellenanker Multimonti-Timberconnect (MMS-TC) kombiniert ein Betongewinde mit einem Unterkopf-Holzgewinde. Dadurch lässt er sich wie eine Schraube randnah, ohne Drehmomentvorgabe und ohne Aushärtezeiten verarbeiten. Gleichzeitig erlaubt er hohe Belastungswerte.

Welche Bohrlochtiefe, welcher Anker?

Vor der Montage wird die Stärke des Holzbauteils ermittelt. Sie bestimmt zusammen mit der gegebenen Lastbeanspruchung die erforderliche Länge des Schwellenankers, den Bohrer-Nenndurchmesser, die Bohrtiefe sowie den Antrieb. Die genannten Parameter kann der Verarbeiter zulassungskonform den Montagekennwerten des Beipackzettels entnehmen (siehe Tabelle links).

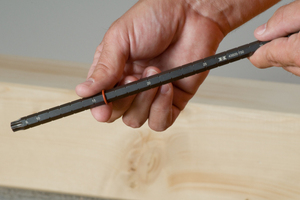

Dort findet er auch Angaben zur Verankerungstiefe. Diese ist Voraussetzung dafür, dass die beiden Gewinde des Ankers nach dem Eindrehen mit dem Übergang des Holzbauteils zum Beton übereinstimmen. Daher wird die MMS-TC stets mit einem Setzwerkzeug verschraubt. Je nach Stärke des Anbauteils stellt man die Verankerungstiefe mit dem Markierungsring auf der Skala des Setzwerkzeugs ein. Dieser Wert entspricht der Anbauteildicke in Zentimeter. Wichtig: Die Verankerungs- und Bohrtiefe sind nicht identisch. Letztere liegt stets 10 mm tiefer als die geforderte Setztiefe.

Bohren und Reinigen

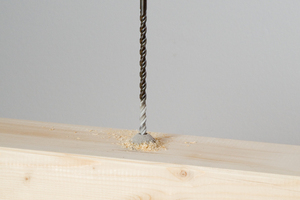

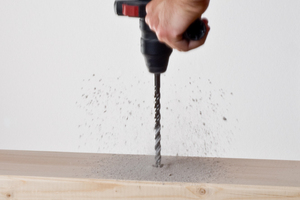

Nun kann der Verarbeiter mit dem Vorbohren beginnen. Dabei ist der Bohrdurchmesser sowohl im Holz als auch im Beton identisch. Ein Bohrerwechsel ist also nicht notwendig. Der Bohrernenndurchmesser muss gemäß Tabelle 1 eingehalten und stets kleiner als der Durchmesser der MMS-TC gewählt werden. Dies gewährleistet, dass sich die Gewindegänge des Schwellenankers in die Werkstoffe Holz und Beton einschneiden können und eine formschlüssige Verbindung entsteht. Sobald das Bohrloch erstellt wurde, ist es für die darauffolgende Montage wichtig, das Bohrmehl sorgfältig zu entfernen. Im Falle der MMS-TC genügt es, das Bohrloch auszublasen oder mit dem Bohrer gründlich zu lüften. Danach ist es montagefertig.

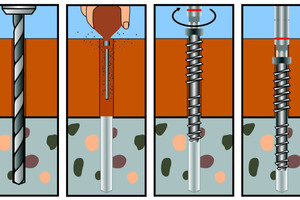

Schnelle und sichere Montage

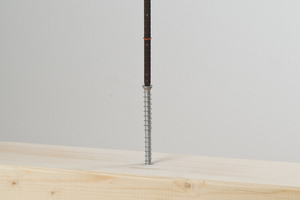

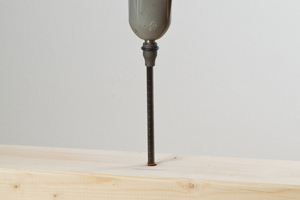

Im nächsten Schritt erfolgt die Verschraubung in Durchsteckmontage. Hierfür wird das Setzwerkzeug auf den Tangentialschrauber aufgesetzt, die MMS-TC aufgenommen und eingedreht, bis der Markierungsring des Setzwerkzeugs mit der Oberfläche des Holzbauteils bündig abschließt. Dies ist auch ein Zeichen dafür, dass der Schwellenanker richtig gesetzt wurde, so dass bereits während der Verschraubung eine Kontrolle der Montage möglich ist. Ein weiterer Hinweis für die erfolgreiche Befestigung ist die ganzflächige Verschraubung des Bauteils an den Beton.

Einfache Anwendung, hohe Lasten

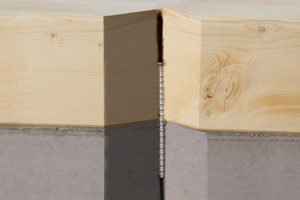

Im Gegensatz zu herkömmlichen Befestigungsvarianten lässt sich die Multimonti-Timberconnect einfach, schnell und sicher verarbeiten. Sie ist nach der Montage sofort belastbar ohne dass zusätzliche konstruktive Arbeitsschritte und -mittel erforderlich sind. Fehlerquellen hinsichtlich Montage und Sicherheit fallen weg. Der entscheidende Vorteil der MMS-TC liegt in ihrem Nachweis: Anders als bei traditionellen Ankersystemen kombiniert die Zulassung der MMS-TC Bemessungen nach ETAG (Beton) und DIN 1052 (Holz) beziehungsweise Eurocode 5. Diese einmalige Kombination unterschiedlicher Bemessungskonzepte erlaubt deutlich höhere Zug- und Querlasten. Darüber hinaus sind mit den drei MMS-TC-Varianten Anbauteildicken von 40 bis 300 mm möglich, da der Schraubensenkkopf im Holz versenkt wird und dadurch eine Länge des Schwellenankers für viele Holzdicken genügt.



Autorin

Monika Andreasch arbeitet als PR-Beraterin bei der PR- und Eventagentur Ansel & Möllers in Stuttgart.

Abmessung MMS-TC (D x L)    [mm]    7,5 x 100    10 x 130    12 x 160

Mögliche Schwellenstärke    [mm]    40-150    60-200    80-300

Antrieb        T-30    T-40    T-50

Kopfdurchmesser    [mm]    10    15,5    17,5

Bohrer-Nenndurchmesser d0    [mm]    6    8    10

Bohrtiefe h1    [mm]    65    75    85

Verankerungstiefe hnom    [mm]    55    65    75

Klemmstärke tfix    [mm]    ≥ 40    ≥ 60    ≥ 80

Größte zul. Zugbelastung in Beton, gerissen/ungerissen C20/25    [kn]    1,0*    2,1*    3,3*

* = gemäß DIBt-Zulassung Nr. Z-21.1-1879 mit: NKL 1; kmod = 0,6; Vollholz C 24
