Dämmsystem für den Metallleichtbau
Fassadendämmsystem mit Mineralwolldämmplatten, Stahlkasseten und Distanzschrauben ermöglicht schnelle Montage
In einem Gewerbepark in Niederbayern ist ein neues Logistikzentrum mit einer Hallenfläche von 12 ha entstanden. Dabei kam das Fassadenkassettensystem „FKP 35 Plus“ von Ursa für die Dämmung der Fassade zum Einsatz, bestehend aus Mineralwolldämmplatten, Stahlkassetten und Distanzschrauben.

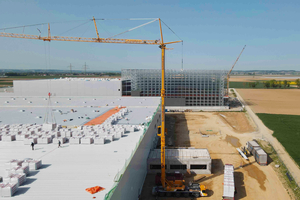

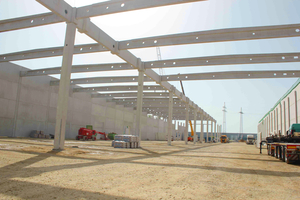

Der Gewerbepark „Wallersdorf Nord 3“ im Kreis Dingolfing-Landau wurde um eine neue Lagerhalle erweitert. Die neue Logistik- und Lagerhalle wird für die Zwischenlagerung der Produkte eines niederländischen Non-Food-Discounters genutzt, die von hier aus an Discounterfilialen in Süddeutschland, Österreich und ins westliche Tschechien geliefert werden. Der Neubau der Lagerhalle begann im Januar 2024, fertiggestellt wurde sie im Juni 2024.

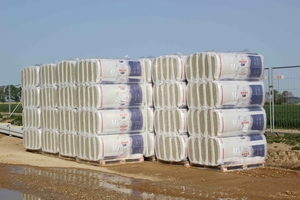

Bei der Ausführung der Fassade der Lagerhalle fiel die Wahl auf das Fassadenkassettensystem „FKP 35 Plus“ von Ursa. Zu den wesentlichen Bestandteilen des Systems gehören die Fassadenkassettendämmplatten „Ursa Terra FKP 35 Plus“ aus Mineralwolle mit längsseitigem Einschnitt und selbstbohrende Systemschrauben für die Distanzbefestigung. Das Material wurde vom Hersteller auftragsbezogen gefertigt und direkt auf die Baustelle im Kreis Dingolfing-Landau geliefert. Den Einbau übernahm die Sideka Industriebau GmbH aus Ibbenbüren im Kreis Steinfurt.

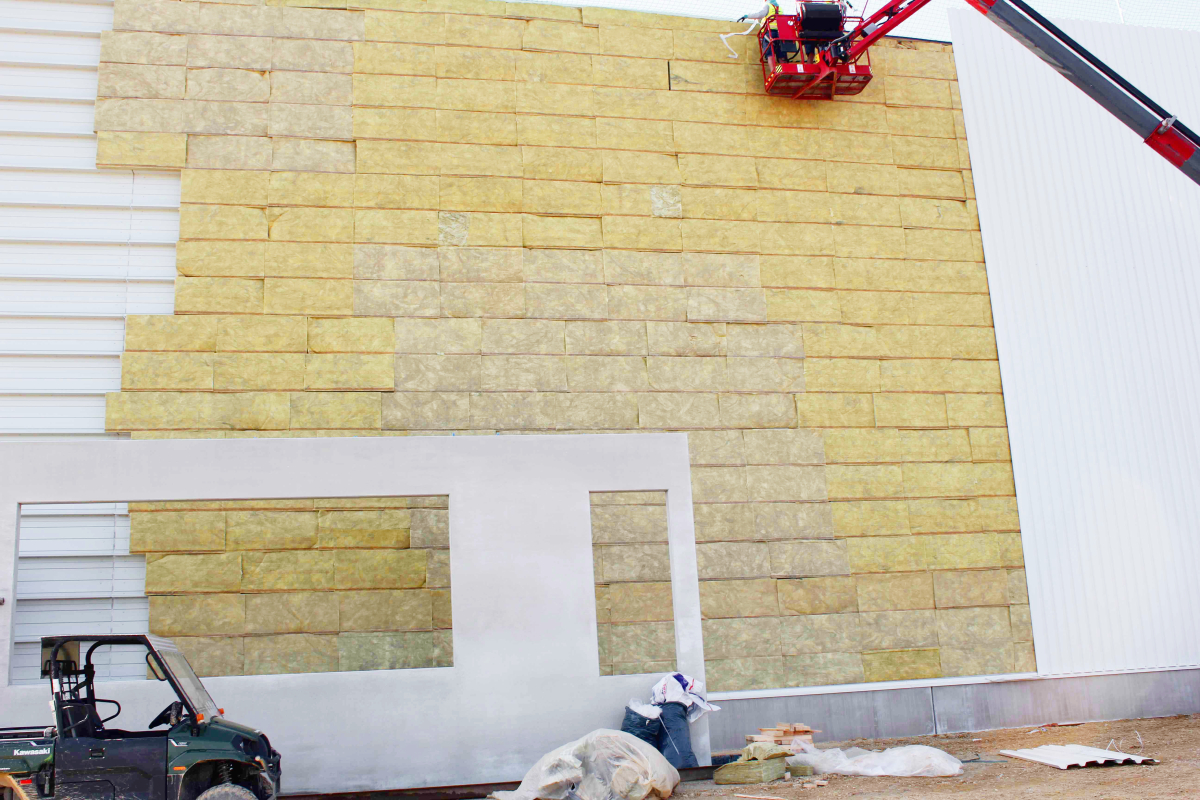

Für die Dämmung der Fassade wurde das System „FKP 35 Plus“ von Ursa mit Mineralwolldämmplatten in 1,35 m Deckbreite genutzt
Foto: Ursa

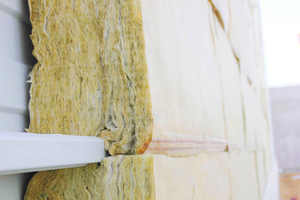

Insgesamt wurden 11 000 m² „Ursa Terra FKP 35 Plus“-Mineralwolldämmplatten an der Fassade der neuen Lagerhalle verlegt. Dabei verfügen die Dämmplatten über eine Länge von jeweils 135 cm, eine Breite von 60 cm und eine Dicke von 22,5 cm. Die Fassadendämmplatten wurden auf Stahlkassetten mit horizontal verlaufenden Stegen verlegt. Zur Aufnahme des Obergurtes der Stahlkassetten sind die Mineralwolldämmplatten mit einem längsseitigen Einschnitt, dem sogenannten Stegschnitt, versehen, der eine Überdeckung von 80 mm ermöglicht. Auf diese Weise werden Wärmebrücken reduziert und der Schalldämmwert der Konstruktion wird verbessert. Die Überdämmung des Kassettengurtes unterstützt die schalltechnische Entkopplung und verhindert eine Schallübertragung zwischen der Außen- und Innenschale der Fassade.
Brand-, Schall- und Wärmeschutz
Die Fassadendämmplatten „Ursa Terra FKP 35 Plus“ bieten Brand-, Schall- und Wärmeschutz und verfügen über einen Bemessungswert der Wärmeleitfähigkeit von 0,035 W/mK. Mit ihrer großen Deckfläche von 1,35 m ermöglichen sie die Dämmung großer Flächen in kurzer Zeit.

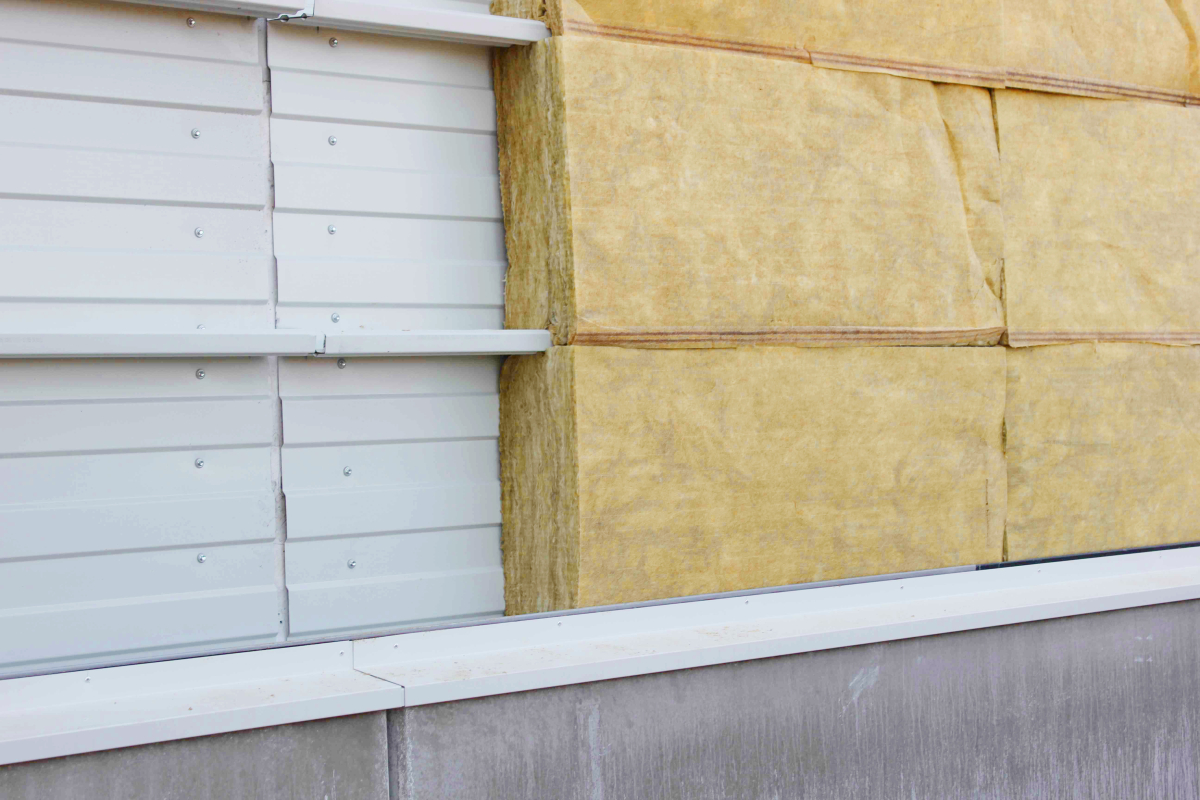

Die Dämmplatten sind einseitig kaschiert und verfügen über eine Strichmarkierung.Diese zeigt nach der Verlegung die Position der Obergurte an und erleichtert so die Befestigung der Fasadenverkleidung
Foto: Ursa
Die Struktur der Dämmplatten sorgt für hohe Schalldämmung und Schallabsorption. Zudem leistet die Nichtbrennbarkeit des Materials einen Beitrag zum vorbeugenden, baulichen Brandschutz. Die durchgehend wasserabweisenden Dämmplatten nehmen außerdem keine Feuchtigkeit auf. Ihre Diffusionsoffenheit unterstützt die Austrocknung eingetretener Feuchtigkeit. Die einseitige Kaschierung der Mineralwolldämmplatten mit gelbem Glasvlies und eine Strichmarkierung erleichtern die spätere Befestigung der Fassadenverkleidung.

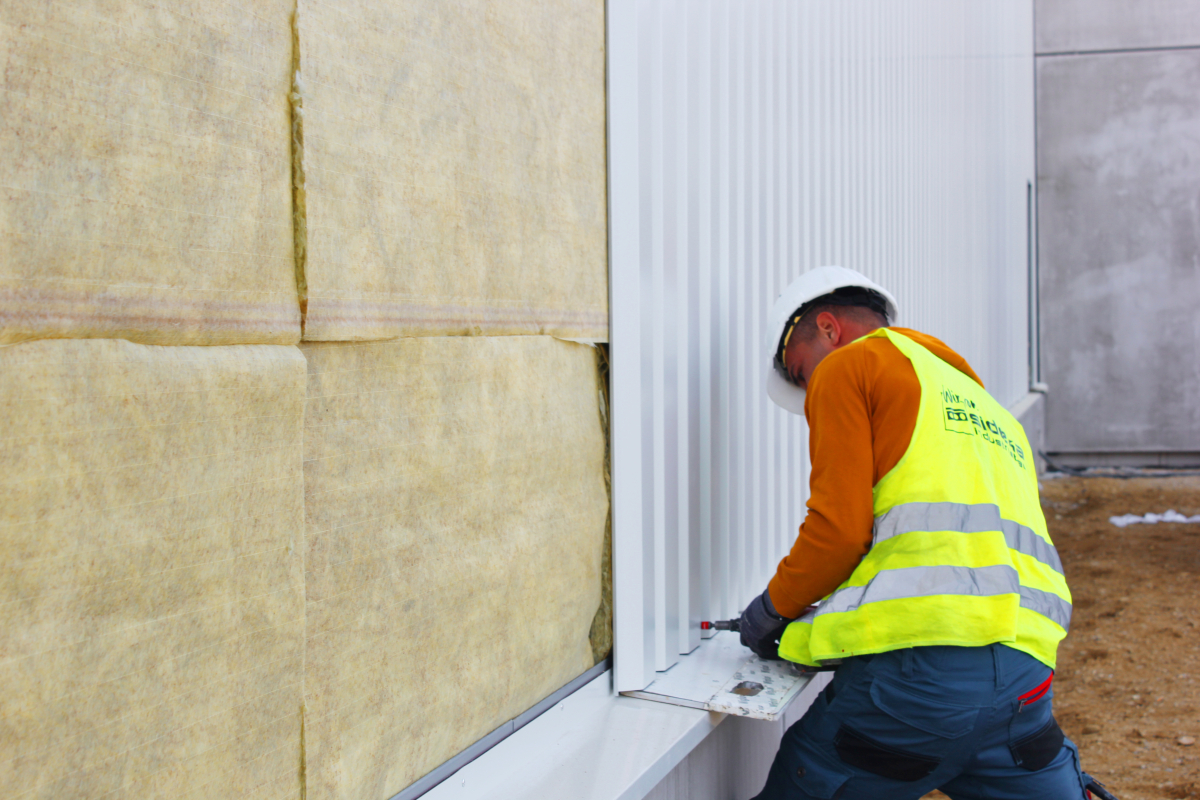

Die Trapezprofiltafeln für die Außenverkleidung werden mit Distanzschrauben an den schmalen Obergurten der Stahlkassettenprofile verschraubt
Foto: Ursa
Für die vertikale Verlegung von Trapez- oder Wellprofiltafeln (rechtwinklig zur Ausrichtung der Stahlkassetten) werden diese auf Distanz in den schmalen Obergurten der Stahlkassetenprofile befestigt. Dafür werden die zum System gehörenden, selbstbohrenden „Seco-Systemschrauben FKS Fix“ genutzt. Mit ihrem speziellen Gewinde ermöglichen sie die Einhaltung eines Abstands von 80 mm zwischen der Außen- und Innenschale der Fassade. Die Schrauben haben eine vormontierte Edelstahl-Dichtscheibe und verfügen über eine EPDM-Dichtung, was eine wasserdichtende und sichere Befestigung ermöglicht.
Gestaltungsmöglichkeiten
Das Fassadenkassettensystem „FKP 35 Plus“ von Ursa erfüllt die Anforderungen von Auftraggebern, Handwerksbetrieben und Architekten. Es bietet verschiedene Möglichkeiten für die Gestaltung der Fassade. In Kombination mit einer vorgehängten hinterlüfteten Fassadenverkleidung bietet das System nicht nur einen wirksamen Schutz vor Witterungseinflüssen, sondern bleibt über eine lange Nutzungsdauer hinweg intakt. Die einfache Handhabung der Komponenten, die Montage der Fassadenverkleidung ohne Vorbohren der Außenschale und die große Deckfläche der Dämmplatten sparen Zeit im Bauprozess. Mehr Informationen zum Fassadenkassettensystem von Ursa finden Sie online unter www.ursa.de.
