Stapeln für den Brand- und Wärmeschutz
Bei der Aufstockung eines Flachdachbungalows musste der Dachdecker auf eine erhöhte Anforderung an den Brandschutz reagieren. Der Anbau in Holzrahmenbauweise musste deshalb – neben der Anforderung an den Wärmeschutz – als F90-Brandschutzkonstruktion ausgebildet werden. Das gelang mit Steinwolle-Dämmstoff.
Für den aktuellen Aufstockungsauftrag hatten sich Heinrich Meier und sein Sohn Torben von der Dachdeckerei und Zimmerei Meier aus Klein Lafferde bei Lengede zunächst für eine Holzrahmenkonstruktion entschieden, deren Gefache mit Mineralwolle gefüllt und mit einer Gipsfaserplatte verkleidet wurden. „Der Anforderung an den Brandschutz wurden wir damit gerecht, den Anforderungen der EnEV allerdings nicht. Also haben wir nach einer Lösung Ausschau gehalten, die den Wärmeschutz verbessern würde, ohne den Brandschutz zu verschlechtern“, erinnert sich Torben Meier.
Woodrock 035 für den Wärmeschutz

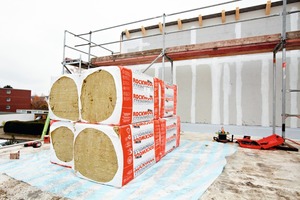

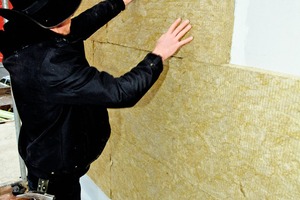

Die Entscheidung fiel zugunsten der 60 mm dicken Woodrock 035-Dämmplatten des Herstellers Rockwool im Format 1000 x 625 mm. „Da wir bei diesem Bauprojekt sehr flexibel sein mussten und das Material über das Gerüst aufs Dach getragen haben, kam uns dieses kleinere Format, verpackt in Paketen, praktischer vor“, erklärt Torben Meier. „Beim nächsten Mal würden wir allerdings das Großformat in 2000 x 600 mm vorziehen.“ Diese Platten lassen sich noch leichter übereinander stapeln, bis sie abschließend mit der Konterlattung und den Doppelgewindeschrauben fixiert werden. „Drei Platten haben wir übereinander gestapelt, dann die Konterlatte aufgeschraubt und die oberste Plattenreihe hinter die Latte geschoben“, sagt Juniorchef Torben Meier. „Das hat flott und gut funktioniert.“
Einschraubhilfe gleich mitbestellen

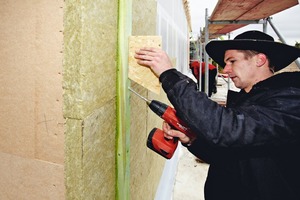

Zur Befestigung der Woodrock 035 Dämmplatten empfiehlt der Hersteller die TwinUD Doppelgewindeschrauben. Eine eigens entwickelte Einschraubhilfe sorgt dafür, dass die Schrauben mittig in den Stielen und in einem exakten Winkel von 60 Grad eingeschraubt werden. Durch diese Verschraubung werden alle Lasten sicher eingeleitet. Die statische Berechnung des Systems, Abstand und Länge der Schrauben werden durch den Rockwool Service für den Holzbau ermittelt.
„Man sollte in jedem Falle die vom Hersteller angebotene Einschraubhilfe mit bestellen, die dafür sorgt, dass die Doppelgewindeschrauben genau im 60 Grad-Winkel durch die Konterlattung in die Stiele getrieben werden“, sagt der Juniorchef. „Wir haben uns eine solche Einschraubhilfe aus einem OSB-Plattenrest selbst erstellt. Da wir aber zukünftig gerne weiter mit dem kompletten Meisterwand System arbeiten wollen, lohnt sich für uns die Anschaffung dieser Hilfe allemal.“
Firmenchef Heinrich Meier hat nachgerechnet: „Dadurch, dass man mit diesem System durchgängig 60 mm des gleichen Dämmstoffes, nämlich Steinwolle, vor der eigentlichen Holzkonstruktion verlegt, entsteht eine hoch gedämmte und nahezu wärmebrückenfreie Konstruktion. „Die Dimensionierung der Stiele erfolgt nach den statischen Erfordernissen, den geforderten Wärmeschutz sichern wir mit dem System Meisterwand.
Fazit: „Das System werden wir wieder verwenden“
„Das System ‚Meisterwand’ ist als durchgehende Dämmschicht vor der Holzkonstruktion ein sehr gutes und ausgereiftes System für den Holzrahmenbauer, das wir auch zukünftig einsetzen werden, wenn es um die Errichtung von hochwertigen Außenwänden in Holzständerbauweise geht“, sagt Firmenchef Heinrich Meier.
Autor
Dipl.-Ing. Gerhard Kallweit ist Produktmanager bei der Deutschen Rockwool.
Durchgehende Dämmung – Holzanteil reduzieren und Kosten sparen
Bauphysikalisch sicher:
die diffusionsoffene, hinterlüftete Außenwandkonstruktion
Die diffusionsoffene und hinterlüftete Bauweise einer Außenwand ist eine bauphysikalisch sichere Konstruktion, denn durch die Trennung von Dämmebene und Tragwerk bleibt eine Holzkonstruktion dauerhaft vor Temperaturschwankungen geschützt. Bei Einsatz des Meisterwand Systems, das mit der Dämmplatte Woodrock 035 arbeitet, kann die Konstruktion gleichzeitig auf das statisch erforderliche Maß reduziert werden. Die Lastabtragung wird durch den Einsatz richtig dimensionierter Doppelgewindeschrauben sichergestellt.
Optimaler Wärme-, Schall- und Brandschutz
Der Einsatz einer auf 120 oder 140 mm Dämmdicke reduzierten Flexirock 035 in den Gefachen ergibt durch die Kombination mit der Woodrock 035 in Dämmdicken ab 60 mm eine leistungsfähige Dämmschichtdicke von ≥ 200 bis 300 mm, durchgängig in der Wärmeleitfähigkeit λ = 0,035 W/mK.
Montage Schritt für Schritt
Auf der mit Flexirock 035 in den Gefachen vollständig gedämmten Holzrahmenbauwand wird zunächst eine Aufstandskonsole in nahezu wärmebrückenfreier Ausführung angebracht. Eine 60 x 60-mm-Latte wird hierzu mit einem Streifen Woodrock 035 mithilfe von Doppelgewindeschrauben als Verbund an das untere Rähm angebracht. Ein gekantetes Lochblech – montiert an der unteren Wandkante – verhindert das Eindringen unerwünschter, natürlicher Eindringlinge.

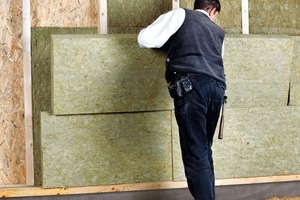

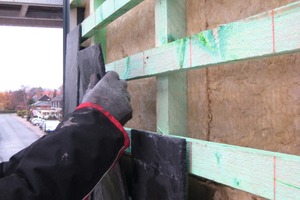

Auf diese Konsole werden die Woodrock 035-Großformatplatten reihenweise und fugenlos im Verband bis zur oberen Abstandslattung gestellt. Diese sollte wie die Aufstandskonsole ausgebildet sein. Ein mögliches Herauskippen der Platten kann durch ein Fixieren der oberen Reihen an den Stielen vermieden werden. Anschließend werden 40 x 60 mm-Latten als Traglatten geschosshoch mit der oberen Abstandslattung, der Aufstandskonsole und den Stielen verschraubt. Zum Abschluss erfolgt die Verlegung der horizontalen Bekleidung.
