Attikaablauf mit Dämmkörper aus XPS

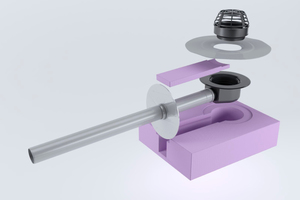

Der Attikaablauf „W75“ mit einem Dämmkörper aus XPS eignet sich für die Entwässerung von flachen und flachgeneigten Dächern. Entwickelt wurde er für die Freispiegel-(Not-)Entwässerung durch die Attika. Ein auf die Flächenabdichtung abgestimmter Anschlusskragen aus „Evalon“ oder „Evalastic“-Dachbahnen ist im Lieferumfang enthalten. Anstelle des Notablaufstutzens mit einstellbarer Anstauhöhe von 20 mm bis 40 mm kann auch der mitgelieferte Schraubring ohne Anstauhöhe verwendet werden. Ohne Anstauelement leistet der Attikaablauf 6,47 l/s, mit Anstauelement bis zu 7 l/s, jeweils angeschlossen an handelsübliche HT- oder Edelstahl-Muffenrohre DN 70 als Fallrohr. Geliefert wird der Ablauf mit einem Edelstahlrohr in 1000 mm Länge. Zum Anschluss an die Dampfsperre lässt sich die mitgelieferte Aluminium-Grundplatte mit einem Durchmesser von 325 mm vor Ort anpassen. Durch den Dämmkörper entfällt das Einlassen des Ablaufs in die Wärmedämmung der Dachfläche.



Alwitra GmbH & Co
54229 Trier
Tel.: 0651/9102-0
alwitra@alwitra.de
x

Thematisch passende Artikel:

Ausgabe 07/2022

Flacher Attikaablauf von Loro


Der Attikaablauf „Loro-X Duoflux Flach 50“ entwässert Dachterrassen und Flachdächer mit einer kombinierten Haupt- und Notentwässerung. In der neuen Ausführung „Flach 50“ genügen bereits 50 mm...

mehr

Neue Produkte zur Entwässerung von Balkonen und Flachdächern

Loro stellt Neuheiten und verbesserte Systeme auf der Messe DACH+HOLZ 2022 vor

Mit nur einem Grundkörper und modularen Aufsätzen jeden Balkon entwässern: Dafür steht das variable Edelstahlsystem „Loro-X Serie V“. Neu ist die Ausführung in DN 100: Sie verfügt über eine...

mehr
Ausgabe 08/2015

Wasserwächter in der Attika

Attikagullys entwässern, wie der Name schon sagt, über eine Durchdringung in der Attika oder Brüstung. Definiert als außenliegende Entwässerung bieten sie eine Reihe von Vorteilen. Sie erfordern...

mehr
Ausgabe 7-8/2016

Waagerechter Attikaablauf

Der „Power“-Attikaablauf von Icopal hat laut Hersteller eine Ablaufleistung von 16,2 l/s bei einer Anstauhöhe von 35 mm. Er besteht aus einer Abdeckplatte und dem Übergangsrohr, das 800 mm lang...

mehr
Ausgabe 06/2017

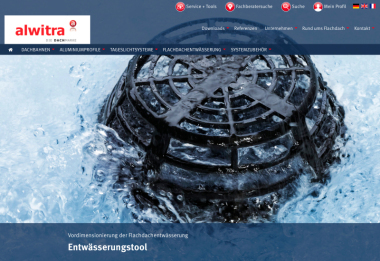

Entwässerung des Flachdachs online berechnen mit Alwitra-Tool
